比亞迪F3改裝安裝前、后閱讀燈作業

摘要: 安裝目的：車廂內的照明燈具設計，是依據人機工程學設計的，根據自身使用的不同需求，打開不同位置的照明燈。一般車型內部的閱讀燈，本身就是按照位置分為：前中后三個的。 F3高配以下的車型，只 ...

聲明：本帖系轉載于愛卡汽車論壇作者:流云暮,版權歸作者以及愛卡汽車所有。

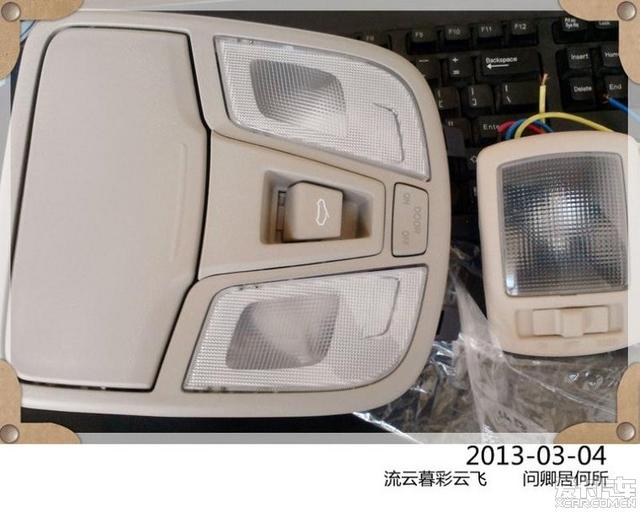

一、備件的購買、準備：

   安裝目的：
   車廂內的照明燈具設計，是依據人機工程學設計的，根據自身使用的不同需求，打開不同位置的照明燈。
   一般車型內部的閱讀燈，本身就是按照位置分為：前中后三個的。
   F3高配以下的車型，只有車廂中央一個，這就是中部閱讀燈。

   車內閱讀燈的設計原理：

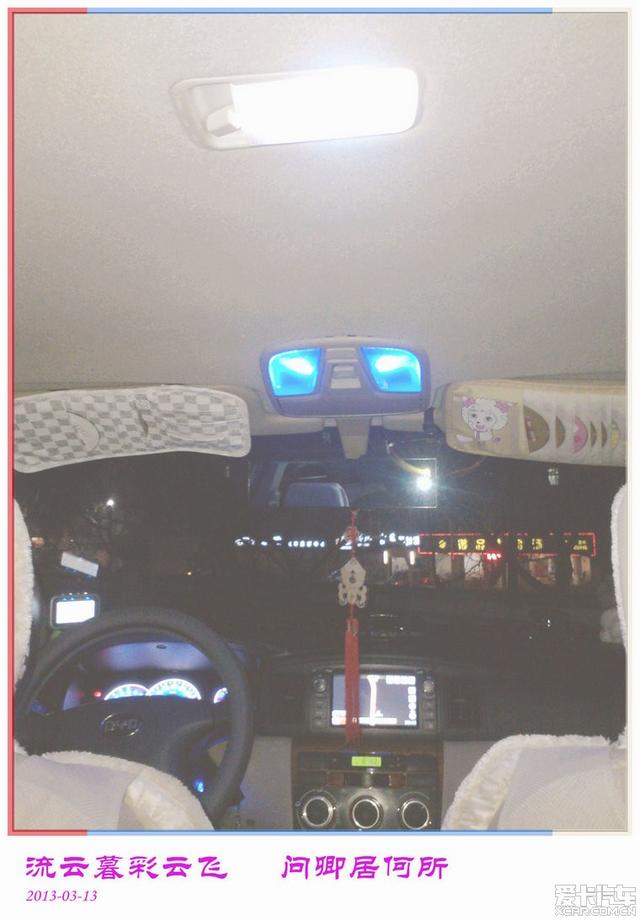

   前閱讀燈，為前排提供局部照明；

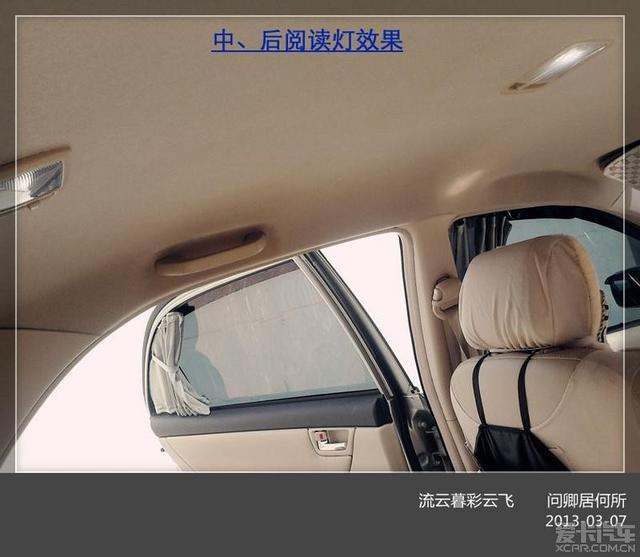

   后閱讀燈，為后排提供局部照明；
   （最科學的，是后排設計2個閱讀燈，主要是針對左右兩側座位局部提供照明。因?yàn)榍芭趴拷按肮饩€較亮，而后排相對光線較弱。所以設計加強）

中閱讀燈，是車內廣義性普遍照明，不具有針對性，不能對前后排的某個局部提供足夠的照明光度。

既然，準備安裝前閱讀燈了，不若把后排閱讀燈也一并安裝了，一只豬也是趕，兩只豬同樣也是趕的：））

備注：

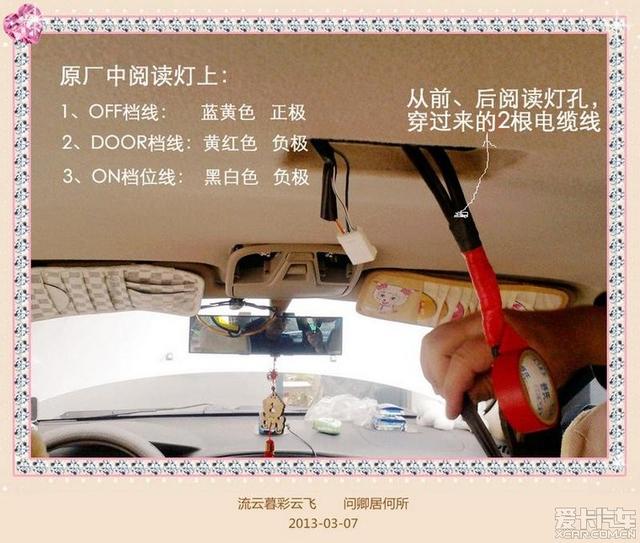

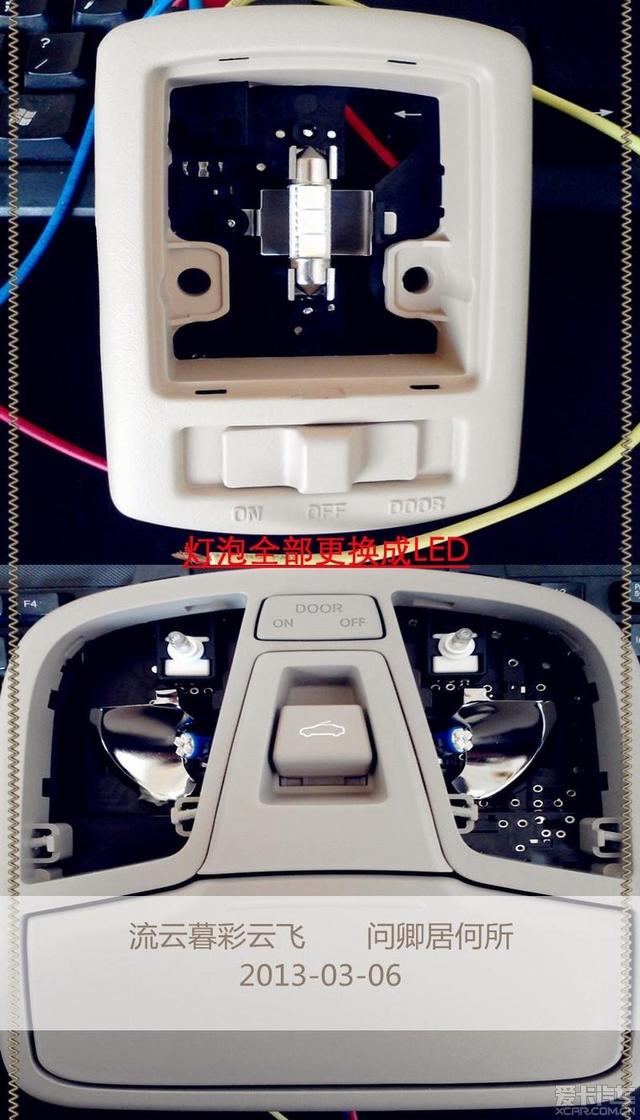

   從“中閱讀燈”并線，接其他的閱讀燈，所有安裝的燈具里的燈泡，一定要換成LED燈泡！
因?yàn)椋骸爸虚喿x燈”的電線，是安裝一個燈具設計安裝的，不能超負荷長期工作，這樣會造成電線過載、自燃的隱患。而LED燈泡，光照度相對較高，而電流很小。即使3個燈具同時并接在“中閱讀燈”電線上，其總電流值也小于一個普通燈泡的數值，因此，換LED燈泡加裝其他閱讀燈，安全性是有保障的。
- 玩改車

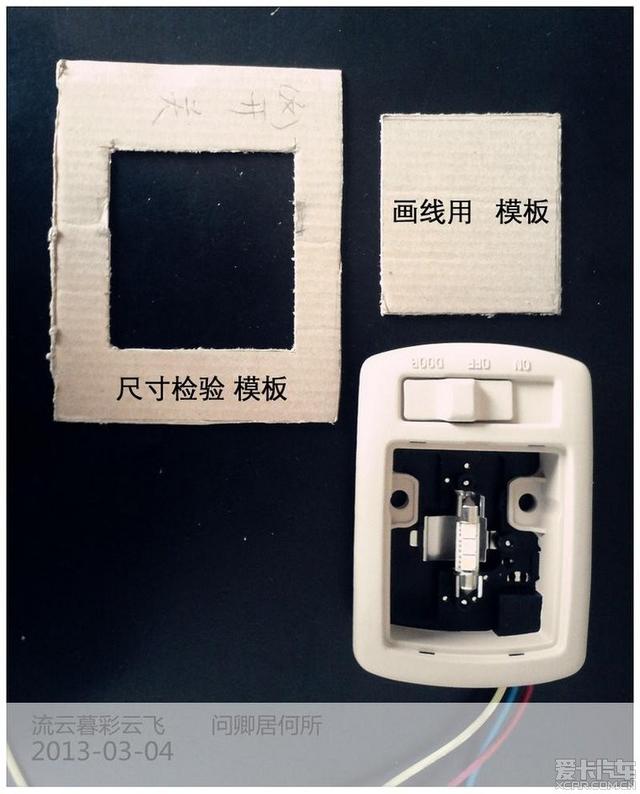

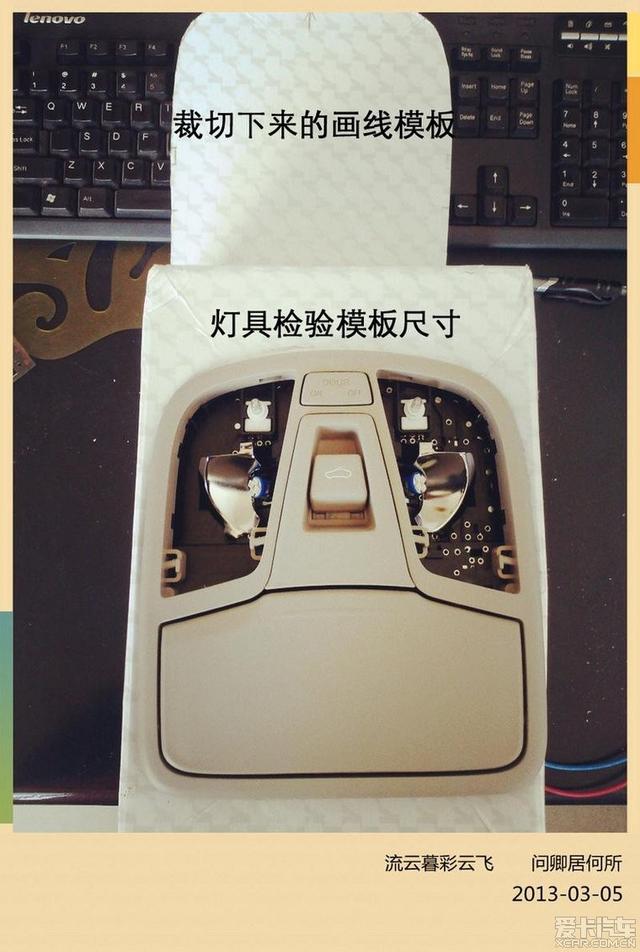

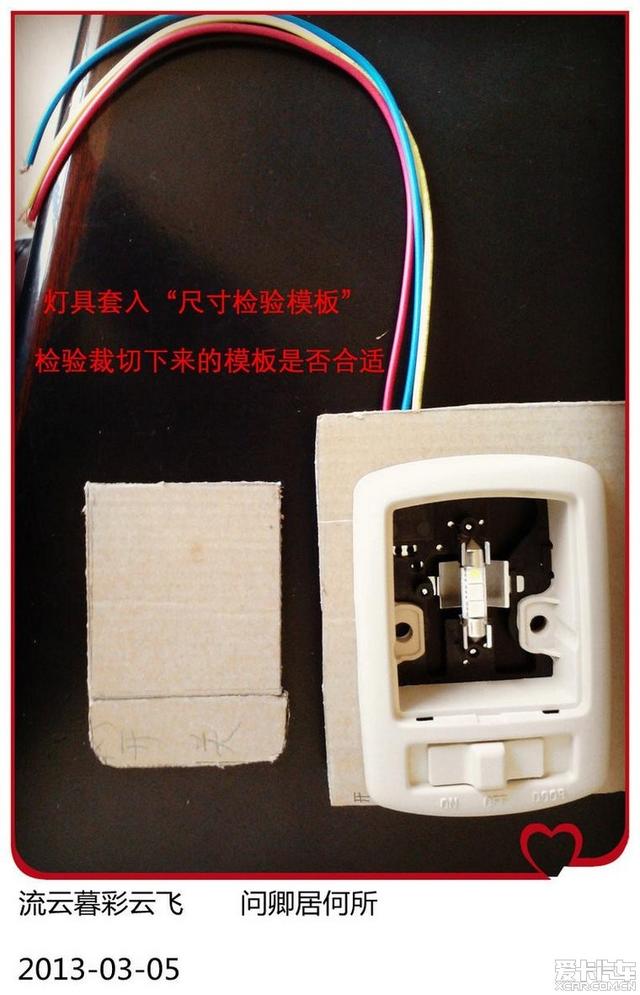

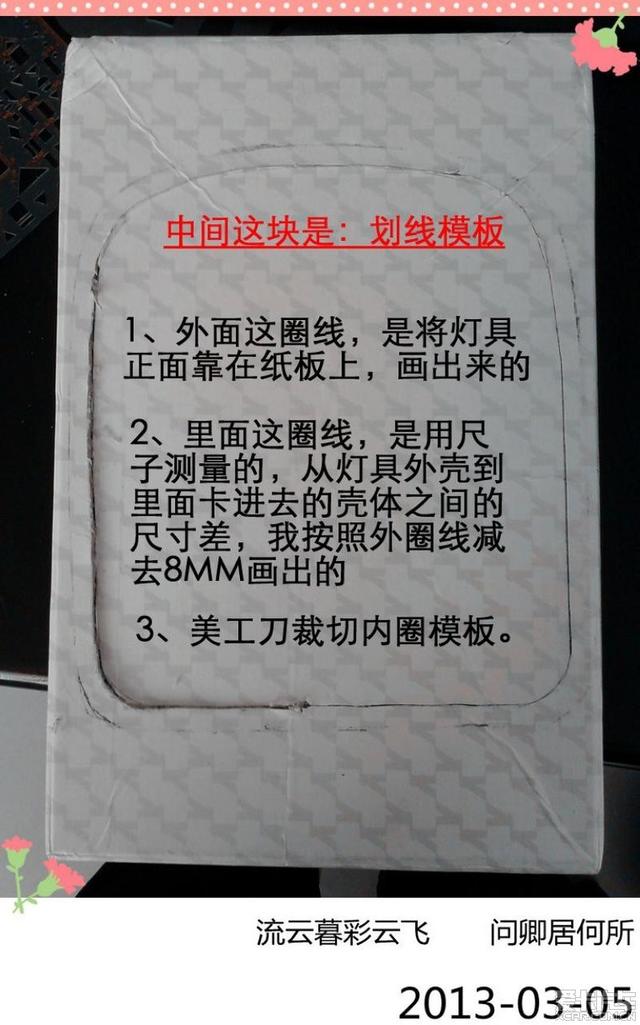

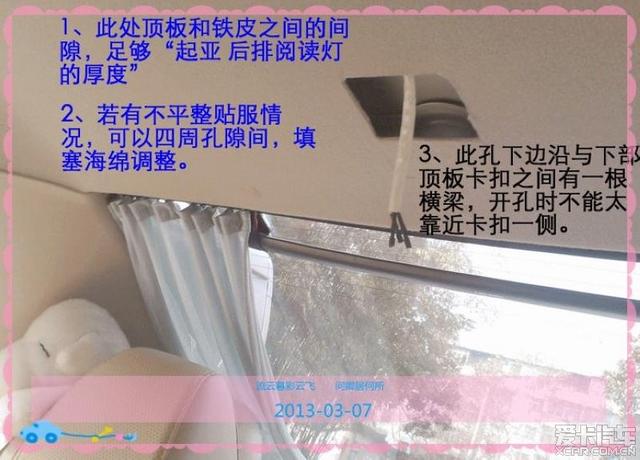

[ ]二、開孔模板制作：

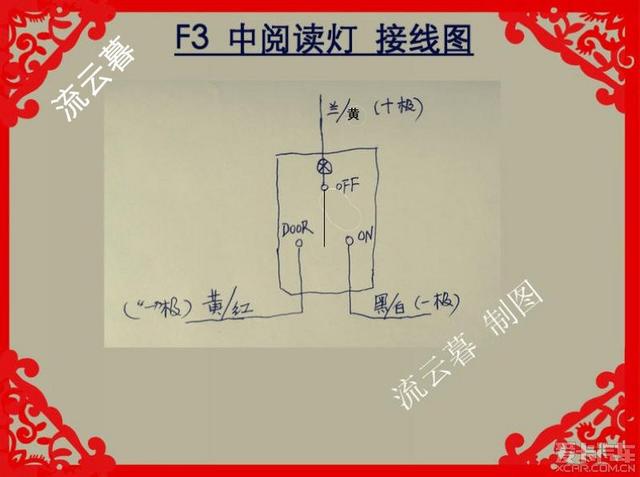

三、制作延長線及電路研究：

備注：

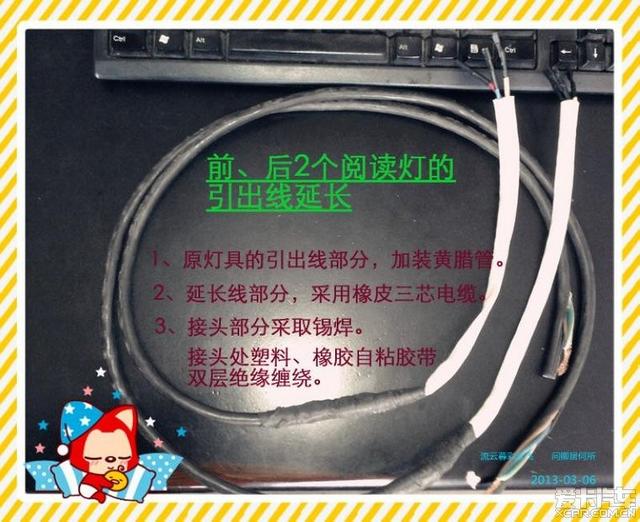

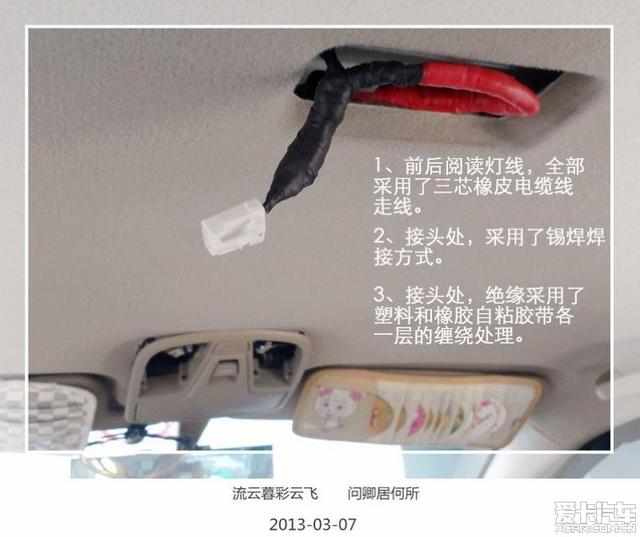

1、制作的燈具引線延長線，一定不能電線直接布線，其外部一定要做加強絕緣處理。即：電線外面加裝黃臘管之類的護套管。

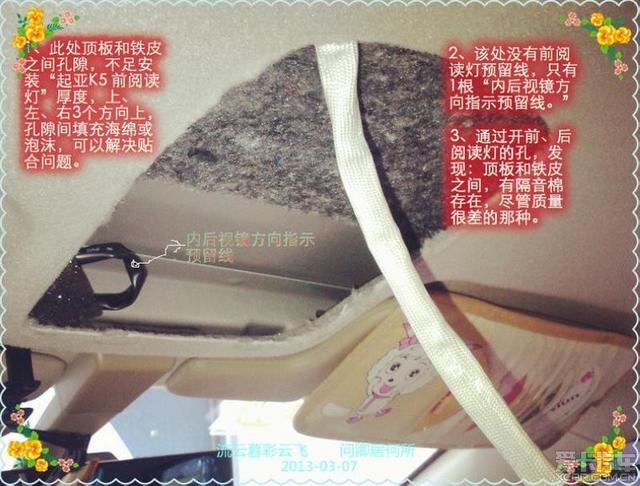

盡管，頂棚不是導電體，頂棚和鐵皮之間有層隔音棉。但是隔音棉未鋪滿車頂，在靠近前后玻璃處是沒有隔音棉的。即使有自己加裝過頂部隔音層也鋪滿了的，但是要知道這線會長期在夾層里顛簸、摩擦，久了未必不會磨穿隔音棉搭鐵短路的，頂燈里的這個正極線，它的前面只有一個15A室內燈的保險，然后就直接和電瓶正極連接了，理論上說這屬于?；鹁€，對?；鹁€的走線一定要謹慎。消除可能存在的隱患是最穩妥的辦法。

2、電線接頭處，盡量采取錫焊焊接，保證接點處不會時間久了形成氧化層。接頭的絕緣處理，盡量采取至少2層的纏繞方式，以增強接頭處的絕緣厚度。

3、特別說明：

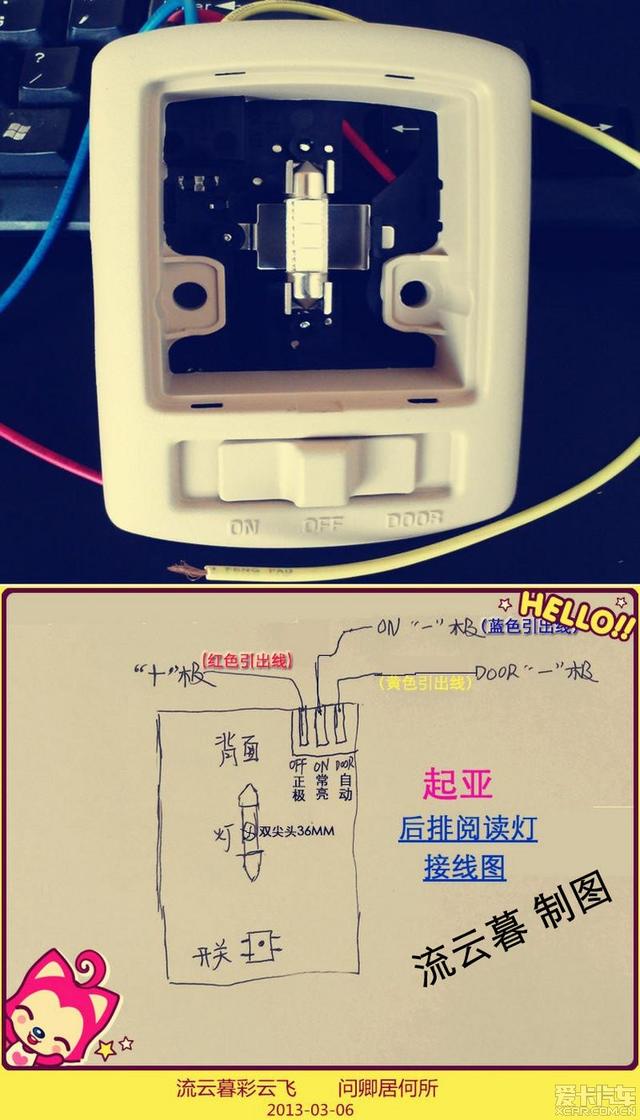

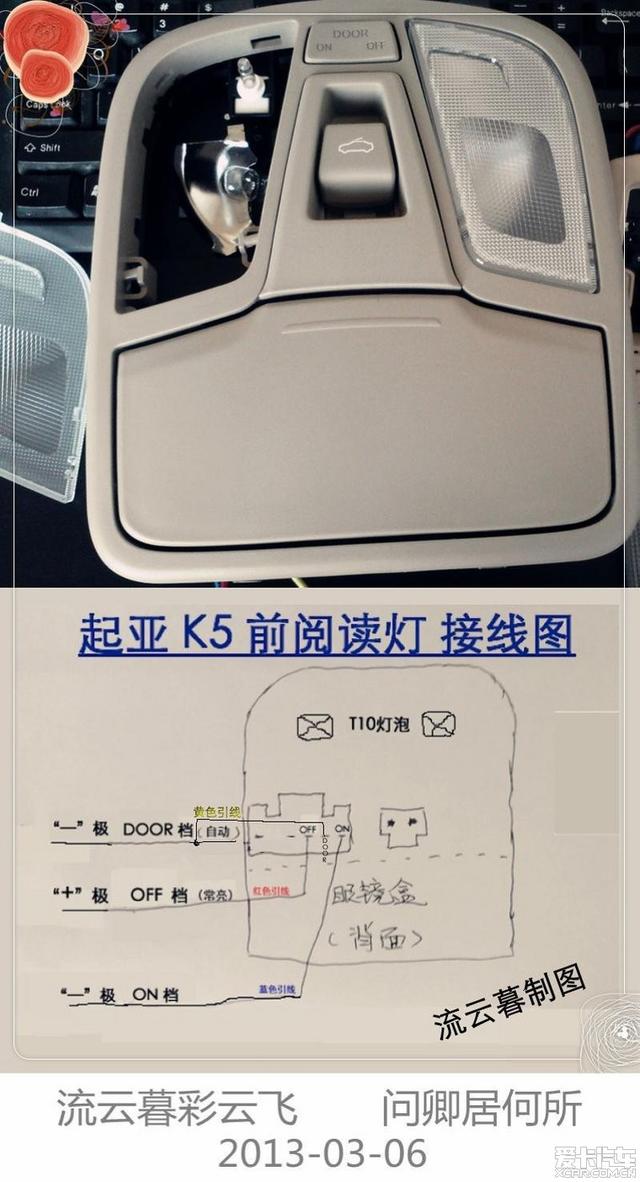

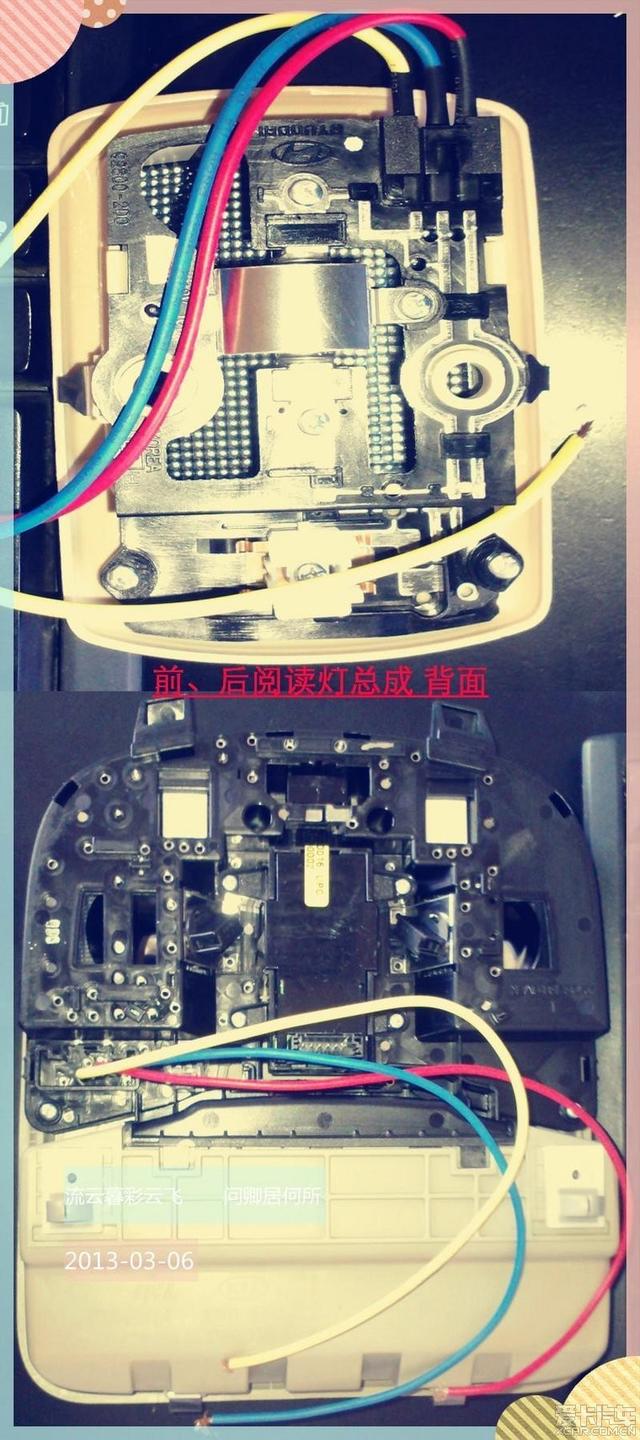

本樓層2個燈具里的接線圖中，我標注的紅黃藍色的引出線，不是按照燈具郵寄過來時賣家插在接線柱上的排列顏色標注的！
我是重新按照自己方便記憶的方式，把2個燈具里的引出線，按照：
正極線：紅色； DOOR負極線：黃色； ON負極線：藍色。全部按照此樓層標注的方式，重新插裝上的！

起亞K5前閱讀燈上，賣家配送的3根引出線，在插座里的排列插接口有一根是錯誤的，按照賣家給的插接方式，我試燈時發現：OFF檔位時，燈泡不能關閉，屬于常亮狀態。所以用萬用表，校隊了燈具里的實際接線方式，最后確定的此照片里的插接位置。

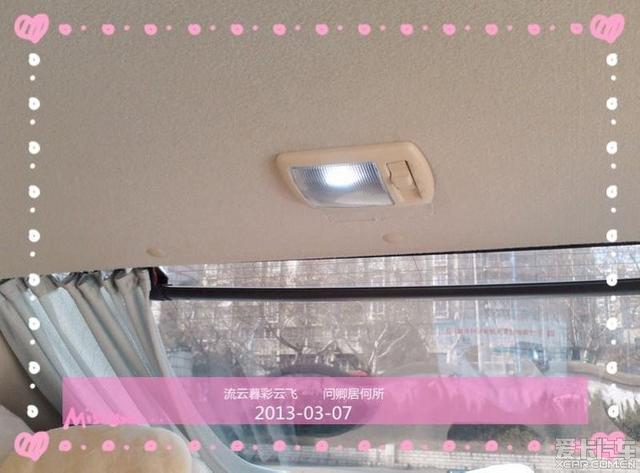

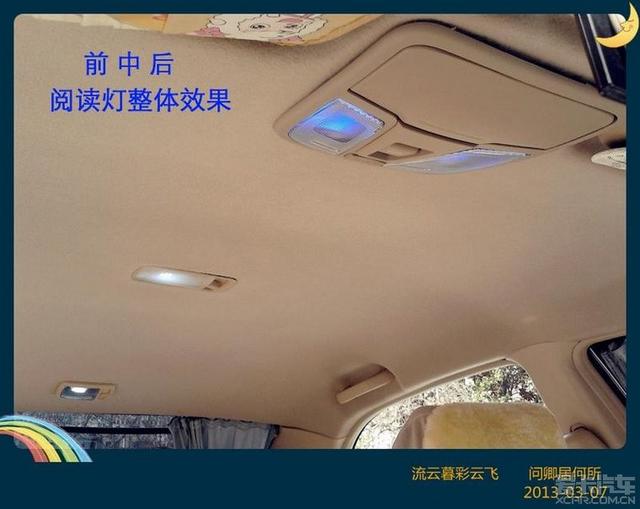

四、安裝：

備注：

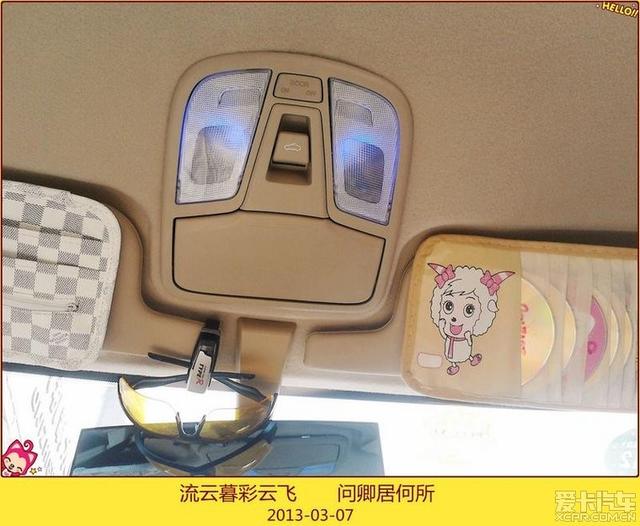

   起亞K5前閱讀燈，在眼鏡盒背后兩側，各有一個卡銷。因?yàn)镵5的車子鐵皮上是有這2個對應孔位的，而F3是木有滴！
   不拆除這2個卡銷，燈具厚度太厚無法裝到底。
   眼鏡盒里面有2個自攻螺絲，卸掉螺絲就可以拆掉卡銷。
