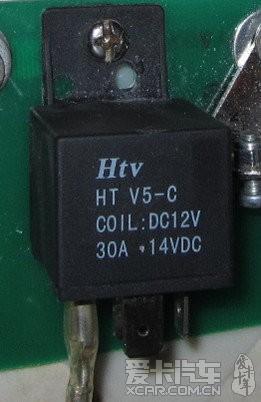

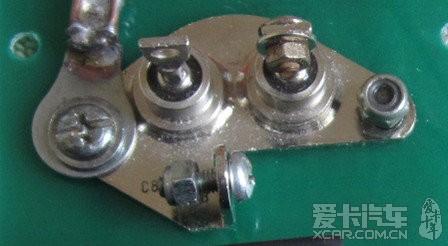

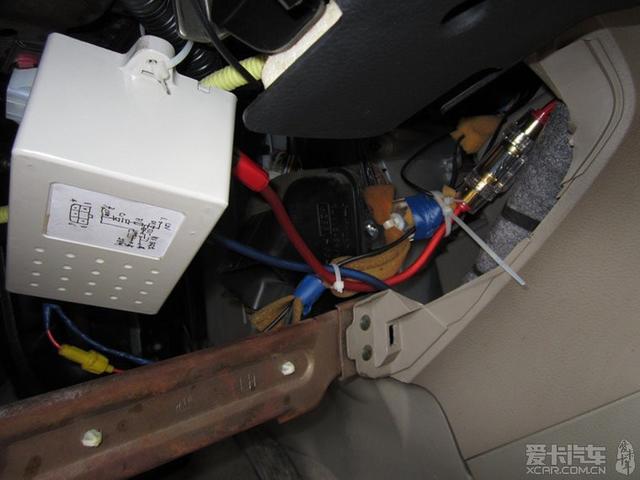

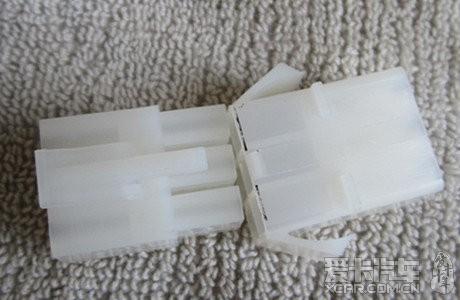

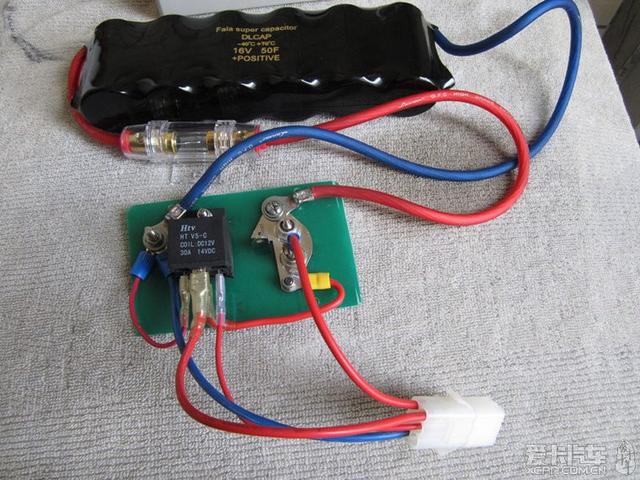

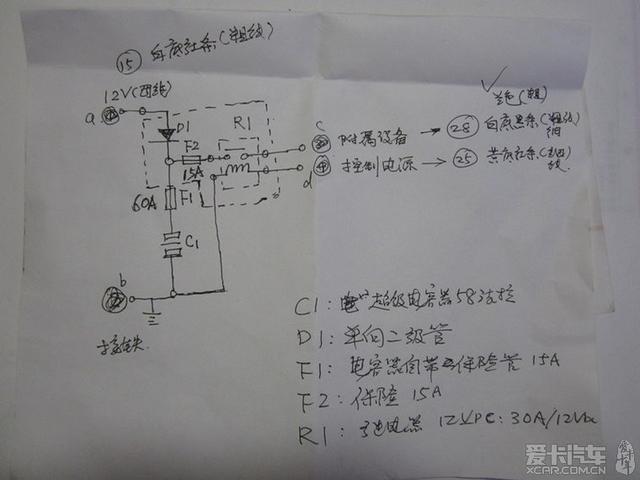

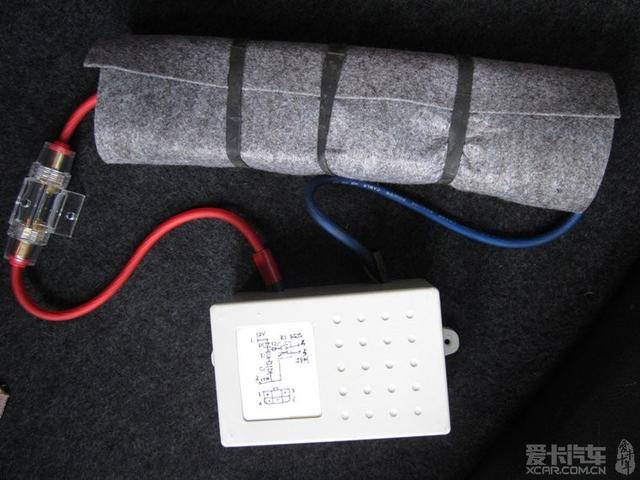

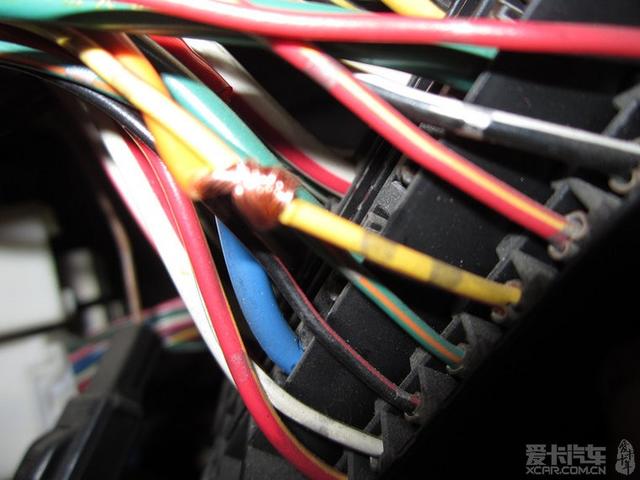

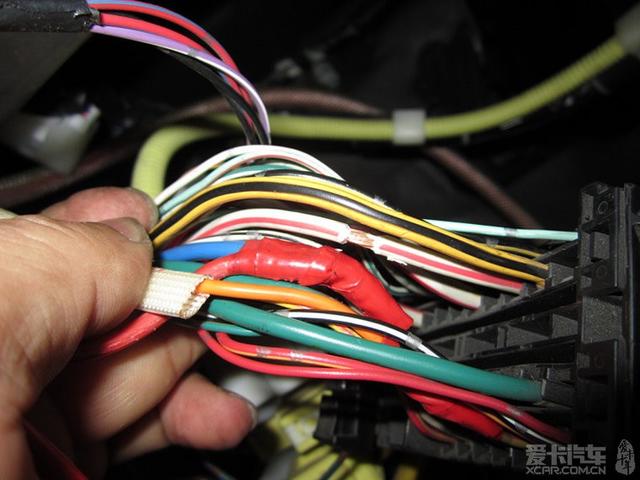

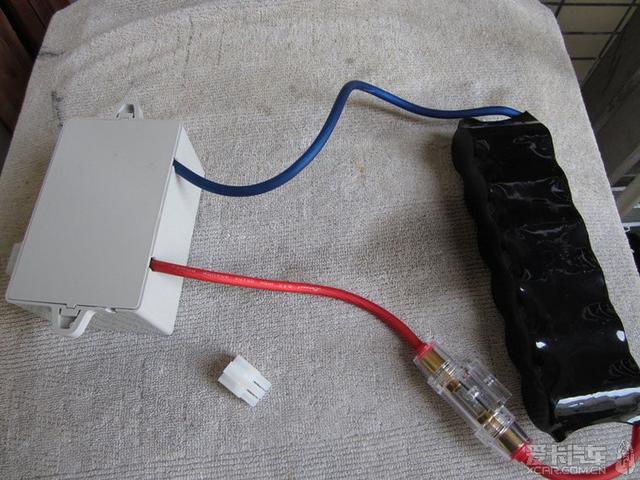

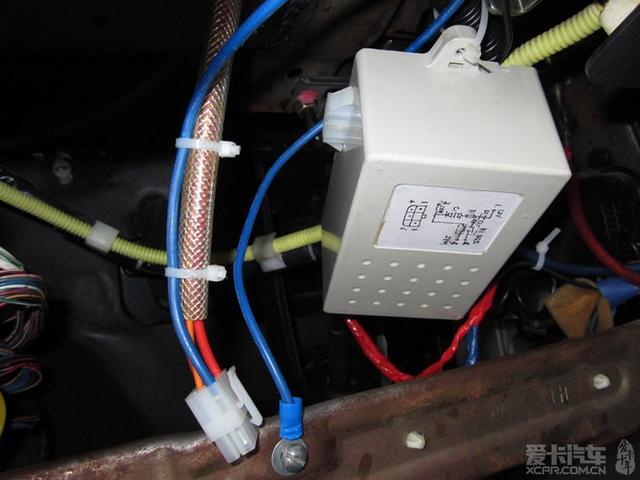

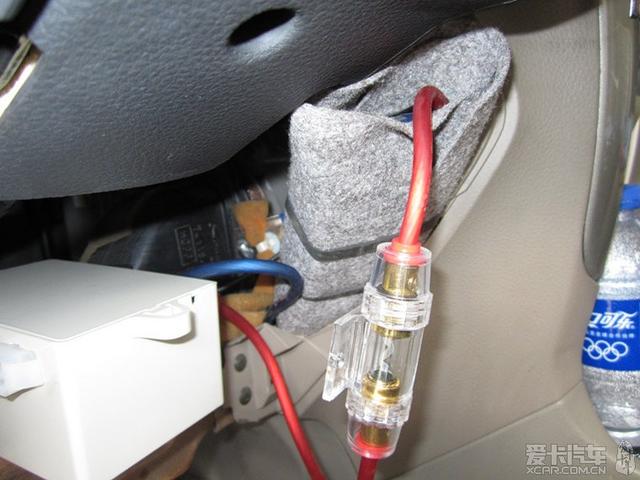

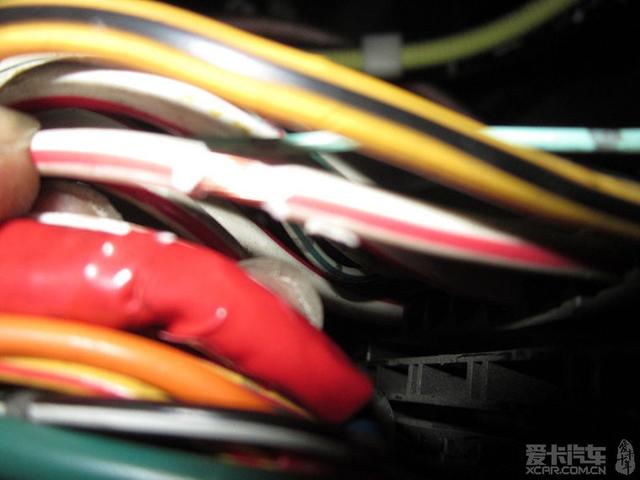

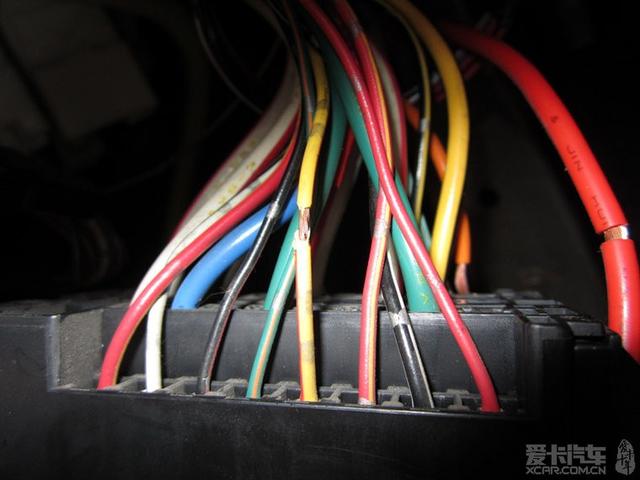

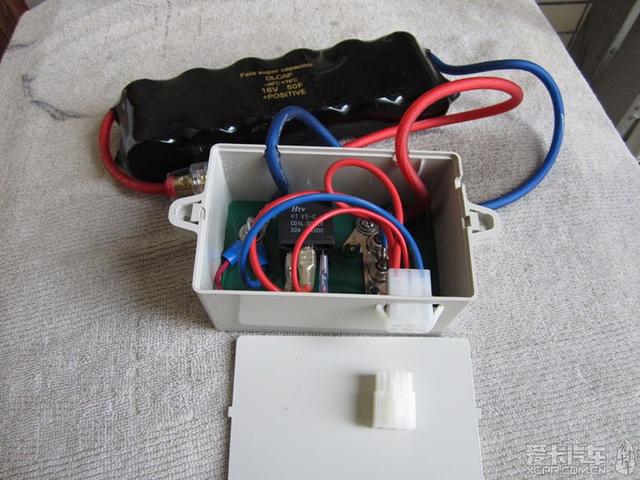

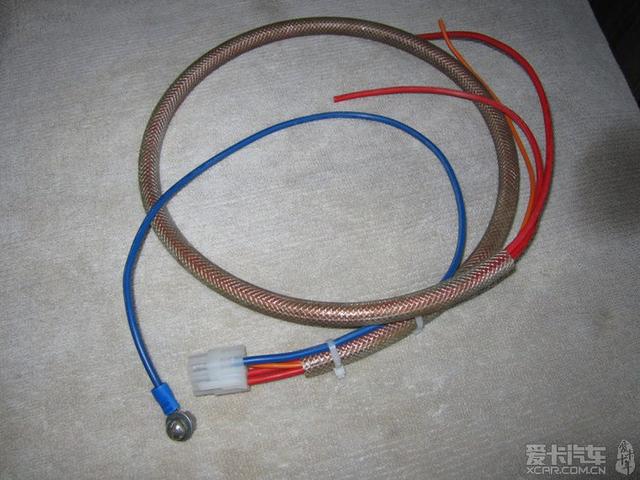

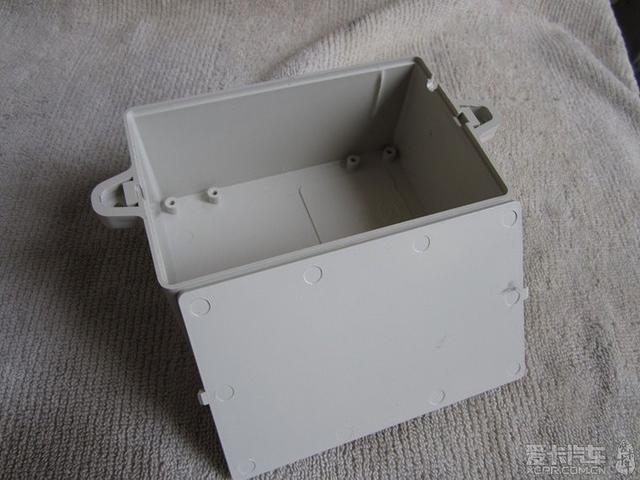

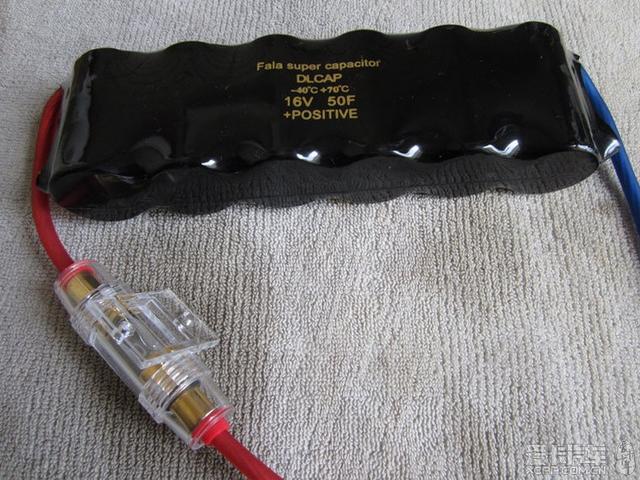

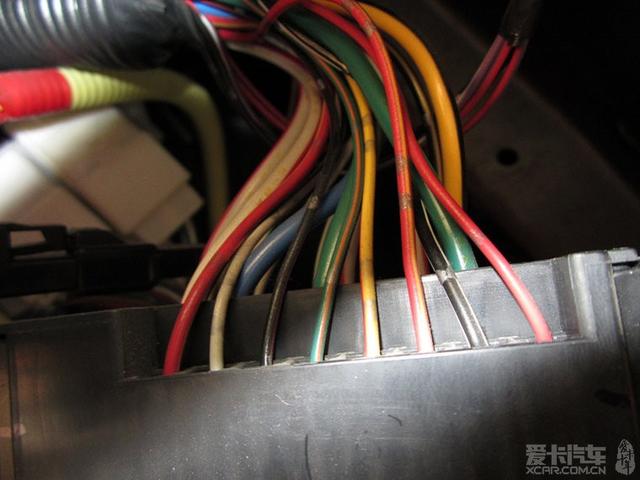

聲明：本帖系轉載于愛卡汽車論壇 作者:linxh,版權歸作者以及愛卡汽車所有。 DIY目的： 1、避免DVD/GPS導航、行車記錄儀、胎壓監測、時鐘等附屬設備在汽車啟動時出現的重啟，延長這些設備使用壽命。 2、直流電源系統增加穩壓能力，達到節油、減排和省錢的目的。 3、延長電池的使用壽命。 元器件清單： 法拉電容器組（帶60A保險） 58F/16V 1組  直流繼電器(一組常開/常閉觸點) 30Adc/12VDC 1個  汽車保險盒（帶保險） 15A 1個 低壓降大電流二極管 80A 1個  輔助材料（線耳、各色電線、快速插頭插座等） 若干 控制技術原理圖：  制作線路控制盒 將二極管、保險盒、繼電器等集合到一塊控制板和一個盒子里；      設置電容器保護層  制作插頭  以上制作完成，下來就是開始在NN上安裝： 放置電容器的位置：在駕駛座位右腳邊。  控制盒放置在方向盤軸外套：  下面開始接線： 注意事項： 1）、電容器組預充電：12VDC。充電時應加10歐姆/5W電阻限流，否則會把60A的保險燒了或充電電源燒了； 2）、開始接線前，應將汽車蓄電池的負極斷開； 接線位置在駕駛室內的保險盒背面：  控制線25線--黃底紅條 電容器輸出線為最大的藍色線 接蓄電池正極的線為白底紅條粗線     負極  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
