我的銀獅買來快半年了，我可以說是對它情有獨鐘，有人說它前臉好看屁股不好看，我覺得屁股改成現在308、408這樣一點都不好看，平庸而無亮點，一點都不性感飽滿上翹。半年來我的小獅子帶給我很多方便和快樂，由于是307三廂乞丐版，在影音娛樂導航藍牙安全控制等方面總覺得缺了點什么，加上國慶節想駕車1200公里回老家一趟，于是下定決心給小獅子裝個好導航，我對這個導航的要求非常明確：1.具備導航、藍牙、倒車后視、流動測速功能 2.功能模塊化，穩定性、可擴展性和兼容性要強，可按照需要自由選擇增加或減少相應功能模塊。經過幾輪篩選，放棄了前幾天在御橋汽配市場某家專做龍航導航的定下的一套龍航的導航系統，選擇了可以手柄控制CD和導航的p3079.這套系統完全能滿足我上面的2個要求，同時具備電源管理模塊PM-BOX和安全模塊S-BOX，一個線盒統一管理不同電壓的插頭，5V，12V的等等，安全模塊則可以提供開門自動雙閃、鎖車有原車?yán)劝l(fā)聲，一鍵升窗、震動報警并能自動啟動行車記錄儀進行錄像等功能，倒車還可以自動啟動爆閃燈，警示車后的行人和車輛。同時為了方便大家看到比較完整的安裝過程，我把剛剛在各樓分散的安裝過程重新整理放到2樓沙發處，供大家參考。

CD模塊焊接細節：
因為車子的CD是航盛的rd10,要達到音樂手柄控制導航，還需要加焊控制模塊，不過這個有說明，依樣畫葫蘆，不難。現在先拆CD：
- 玩改車

把CD及原車置物盒一并摳下：

- 汽車改裝網

用點力氣把多功能屏幕也摳下來（從后向前用力）：

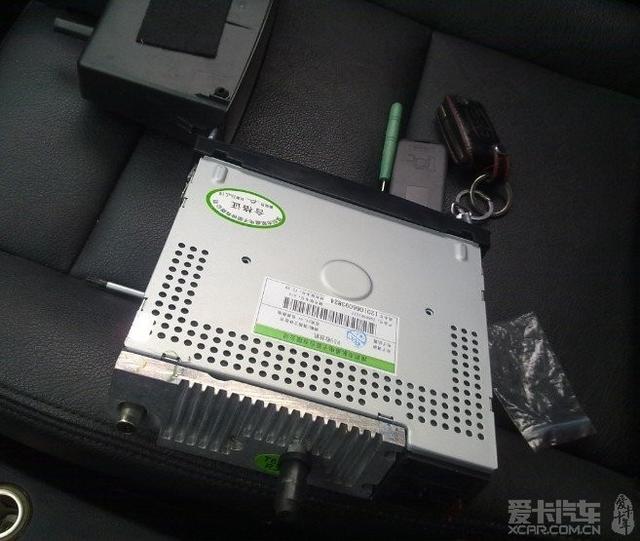

把CD的上下蓋板撬掉：

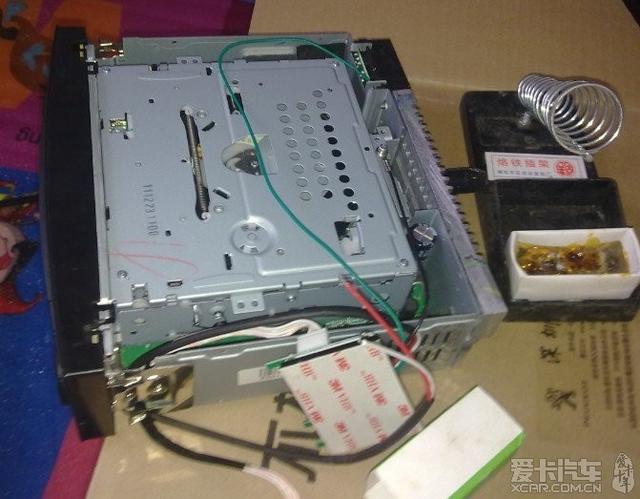

找出那8個焊接點，開始動工，為了省來回快遞等麻煩，你可以到街上找修家電的幫你焊接一下那8個點，10元左右，我是因為沒找到那個家電維修點，所以在五金店25元買了根焊槍，自己動手。

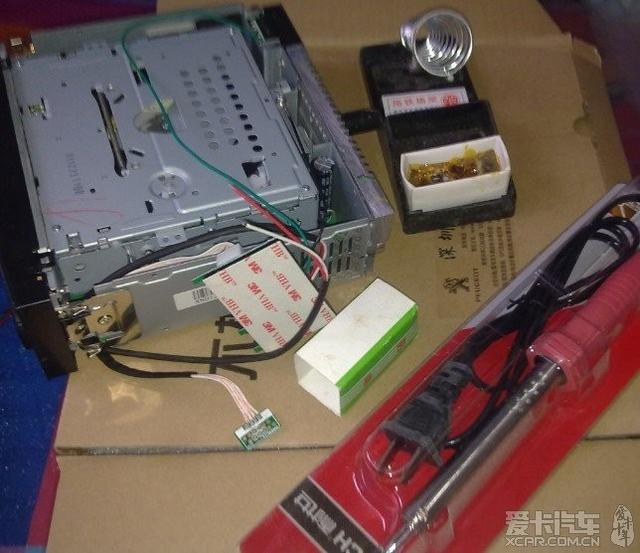

焊槍和錫條、松香等，親，25元樓下五金店上門自提哦：

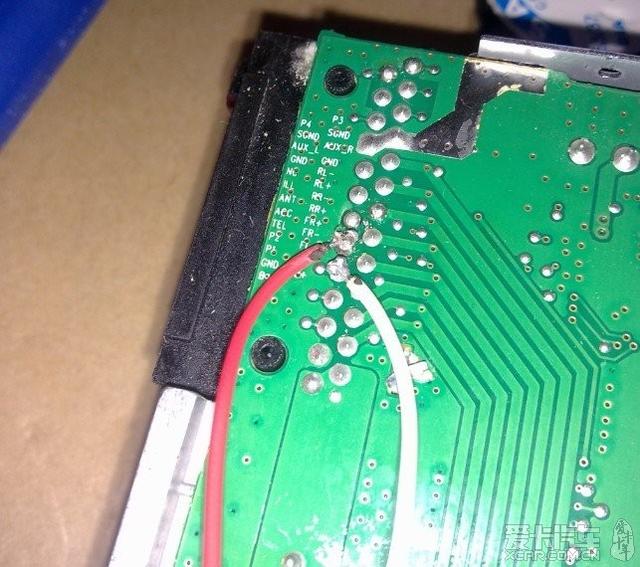

貼好膠布，先焊接奧運五環：

這兩個點也好焊

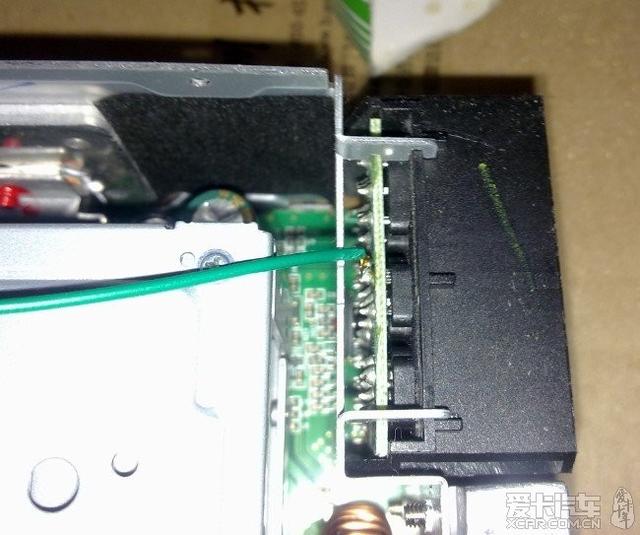

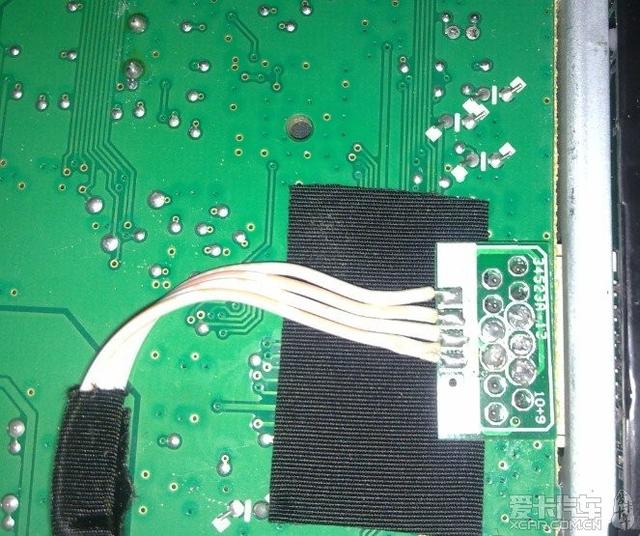

只剩下最后一個點，找準后點焊一下收工：

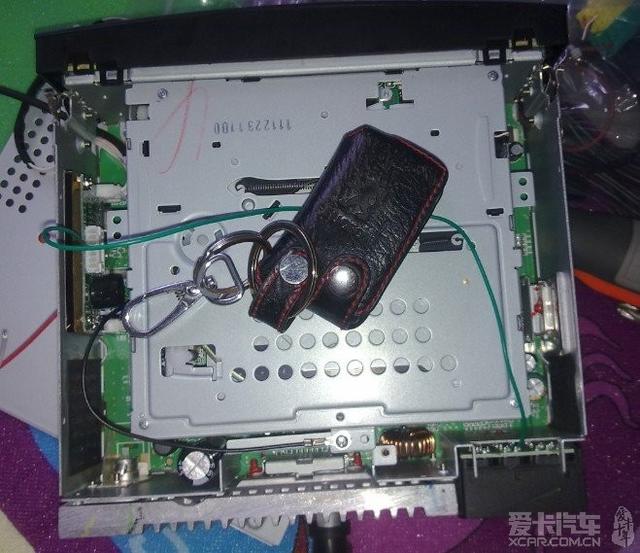

就這樣8個焊點全部搞定，把焊接好的線用膠布固定在板子上，蓋上CD上下蓋，OK.

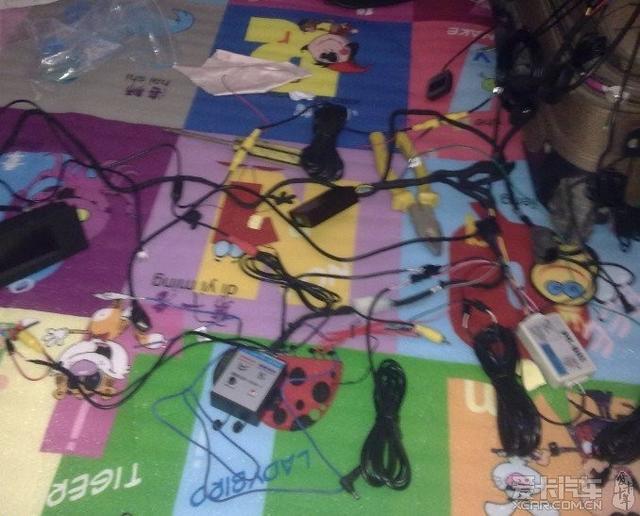

2.安裝前先把線對接好，理清楚

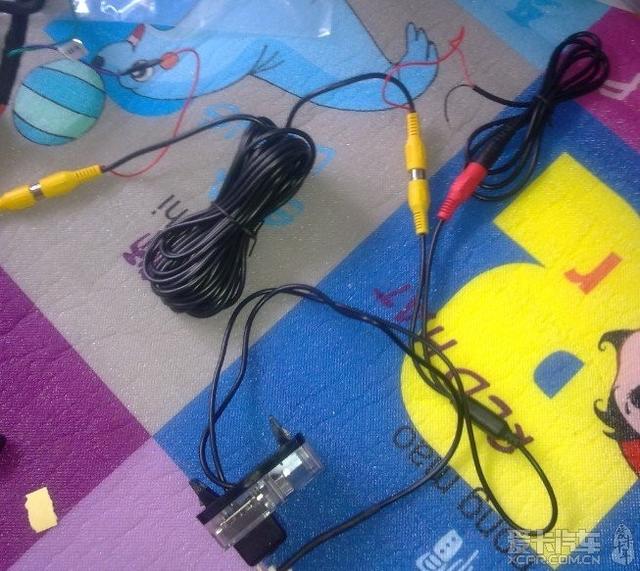

3.攝像頭特寫

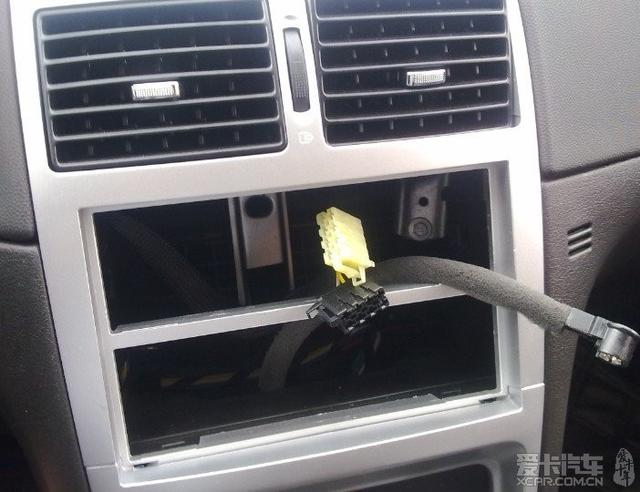

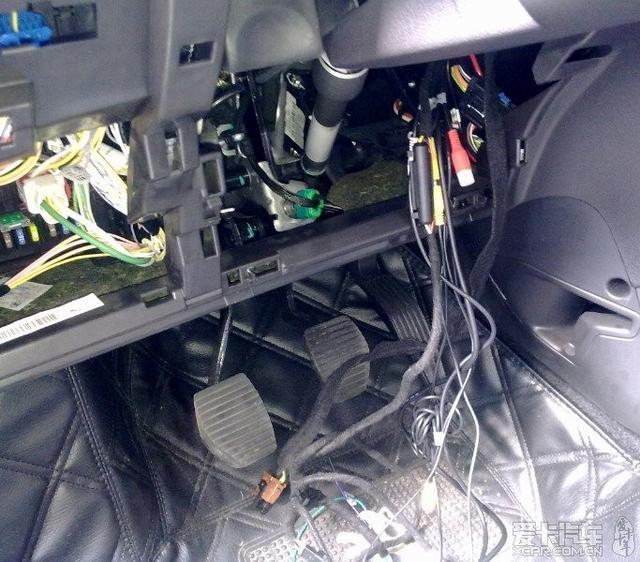

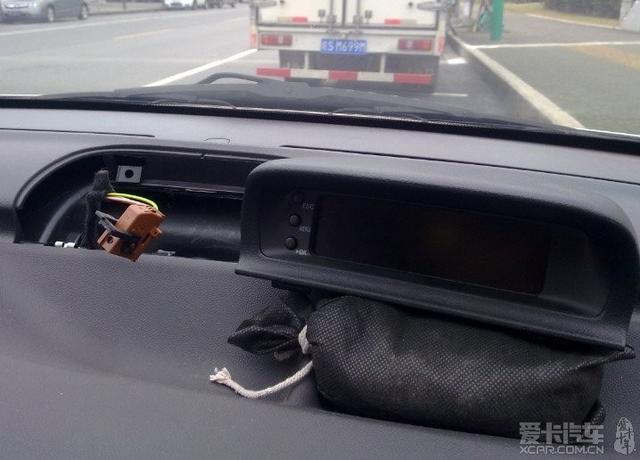

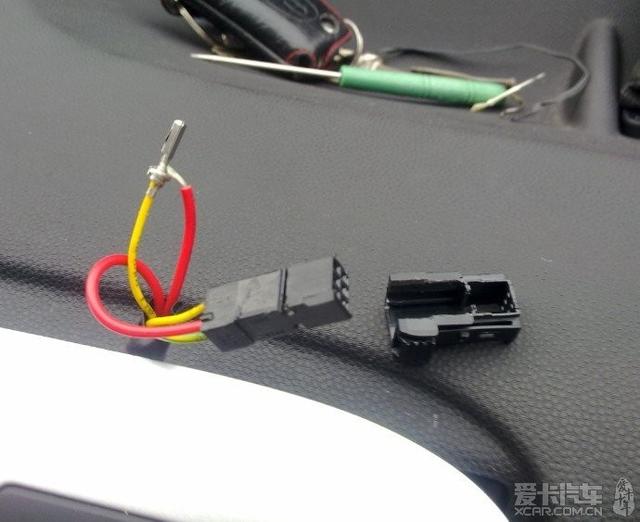

4.接下來會看著有些亂的，把中控臺上的多功能屏幕插線拿下來，打開駕駛員膝蓋前面的兩塊蓋板，把多功能屏幕插頭插入導航線束對應的口子（大部分線上都貼了說明，對照插入即可）

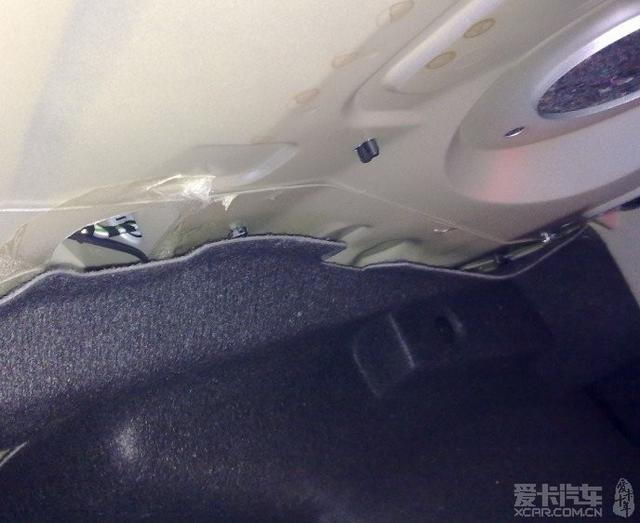

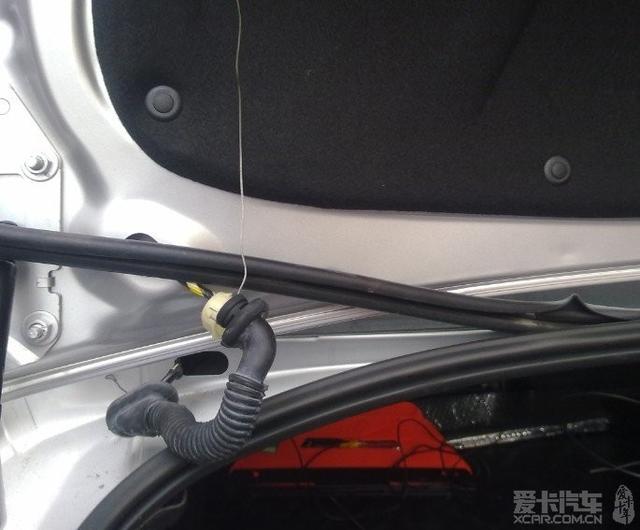

5.接下來拆板走線，按自己的要求去走就是了，不再多敘。重點說一下攝像頭接線，我的線是從后備箱左側的油氈貼過去的：

6.最麻煩的是后備箱蓋板和后備箱之間的軟管穿線，因為管子太小，穿線費了俺九牛二虎之力啊PS：如果實在不行，就動用絕招，在管子里抹點“印度神油”什么的，這樣穿線就容易多了。

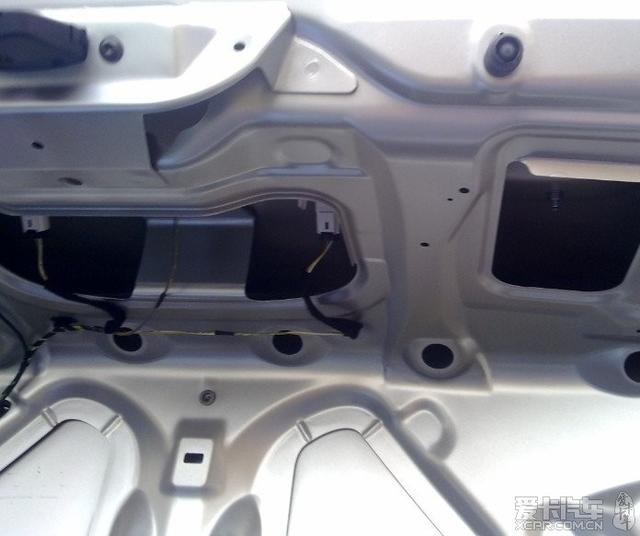

7.這個搞定了把牌照燈摳掉一個后備箱蓋板上的線束一接就OK了。

8.攝像頭裝好后接安全模塊，先并接雙閃燈線：

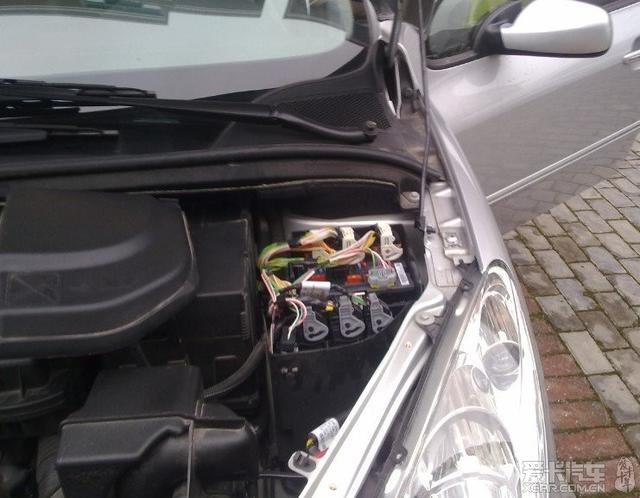

9.再并接發動機保險盒的喇叭線：

接好后做安全系統的測試，倒車后視的測試，手柄控制CD和導航的測試，爆閃燈測試，當一切功能OK后開始裝CD,多功能屏，導航儀，蓋上駕駛員膝蓋上的兩塊蓋板，用雙面膠固定S-BOX盒子，固定gps天線和爆閃燈。經過辛苦的工作，導航系統終于安裝成功。

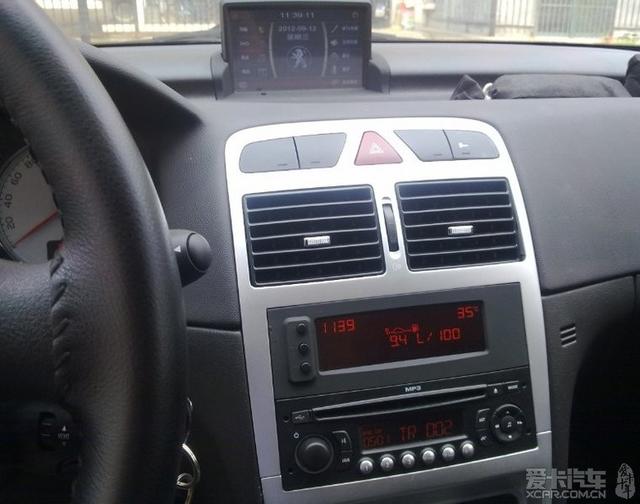

附上幾張安裝后的照片：
