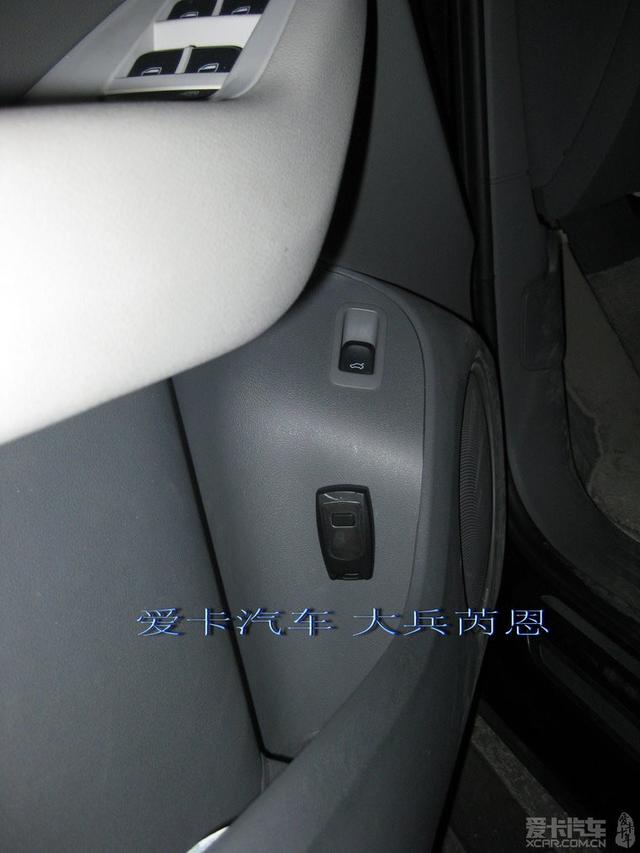

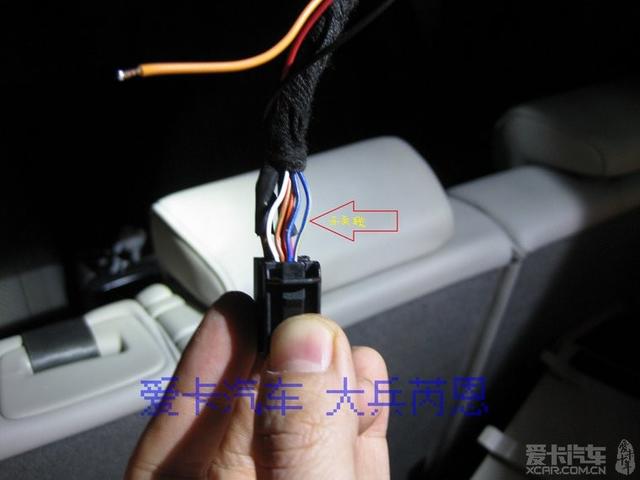

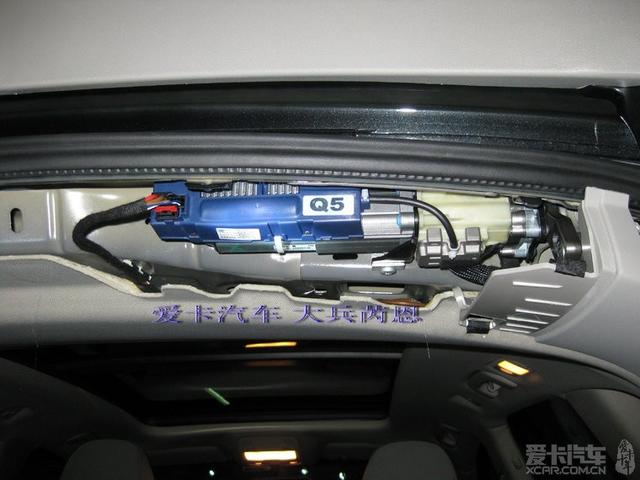

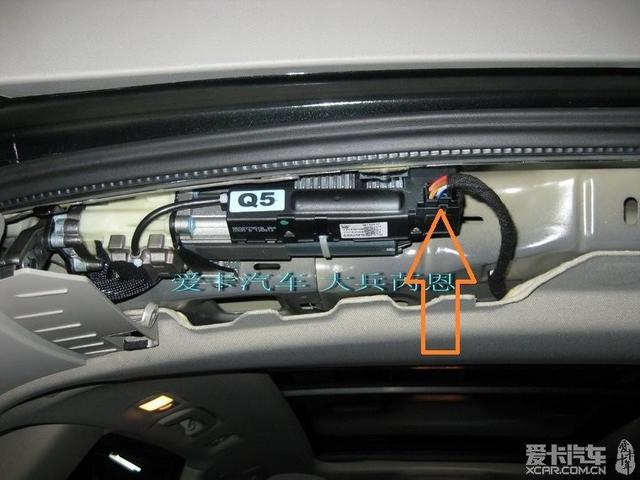

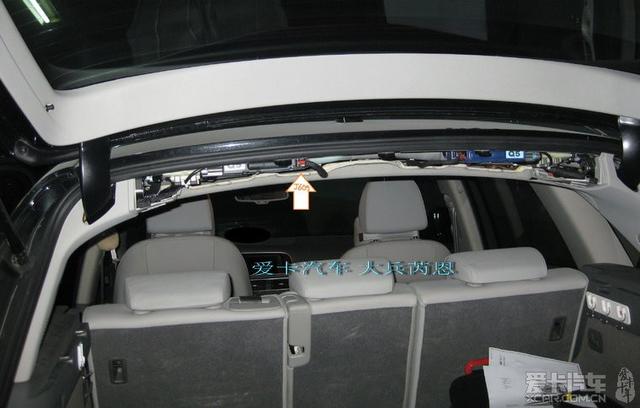

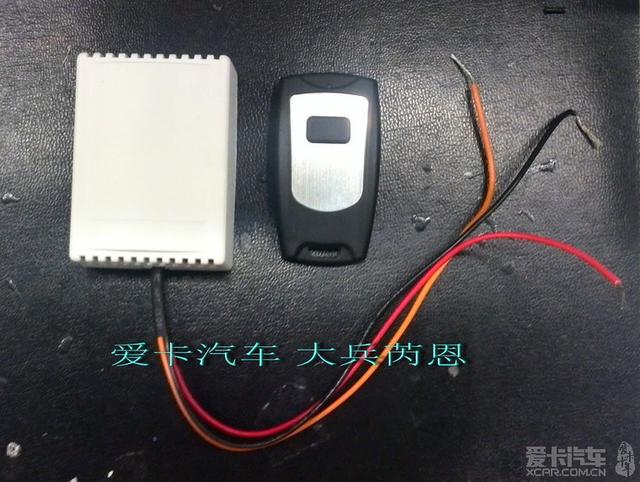

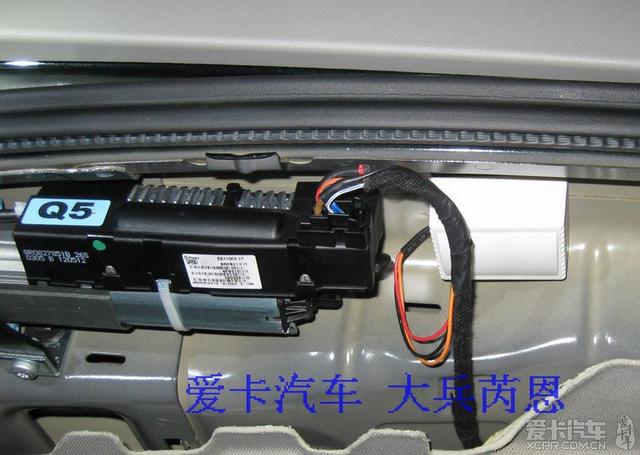

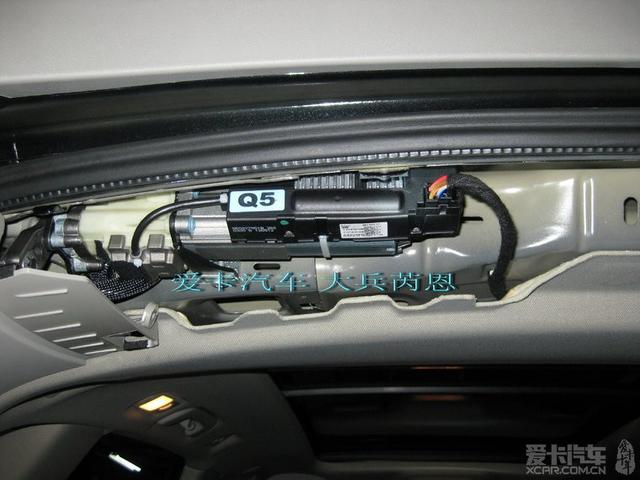

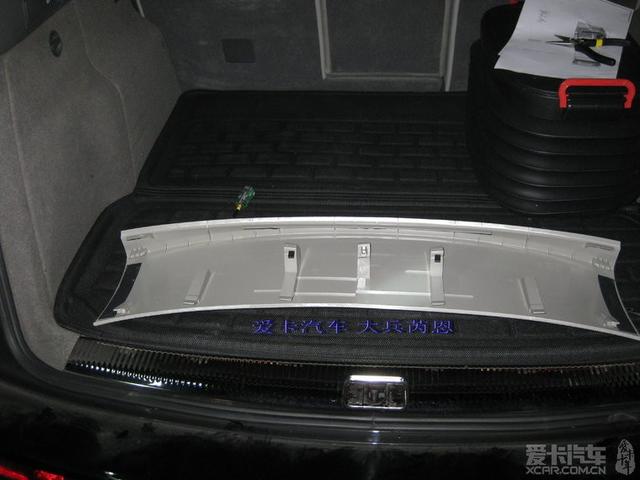

聲明：本帖系轉載于愛卡汽車論壇 作者:大兵芮恩,版權歸作者以及愛卡汽車所有。 首先感謝包括“AUDIJI”在內的諸多網友幫助和提示！ 這次改裝本著最簡單的原則， 不拆裝后備箱，不走線，實現駕駛座關閉后備箱！只需要連接3根線。 傻瓜也能改哦。。。。 總體費用 RMB 40元 坐在駕駛座上可以實現： 正常關閉后備箱， 如果在關閉過程中如果按下遙控鍵則關閉停止，此時再按一下則后備箱打開，再按第三次正常關閉 ******** 特別聲明： 后備箱在駕駛座打開、關閉不得用于非法用途?。?！  ***********暫不解釋了。。。如圖 ： 這個是遙控模塊，淘寶買的 20多元吧，到處都是，這個遙控器的外觀比較好看，要買12V，單路， 非鎖定的。非鎖定的意思是按下遙控按鍵，繼電器觸點吸合， 按鍵松開，觸點也松開。3根線分別是： 紅色： +12V， 黑色：地線， 黃色： 開關控制線，全都并聯在 J605后備箱控制器的插頭上, 全部改裝圍繞J605控制器進行，不需要拆卸別的部分。 注意遙控器接收機繼電器的公共端和黑線要短路， 常開觸點接黃線。 后面會有安裝過程的詳細說明。  這個是安裝好的效果，用3M膠（京東有售）粘在駕駛座后備箱開關的下面，伸手就能摸到控制后備箱關閉。  如下圖： 要拆掉后座上方的飾板，向后水平用力拉出，必要時使用改錐幫助。 箭頭所示就是J605后備箱控制器和控制電機的組合體，旁邊的插頭就是我們需要并聯上3根線的控制插頭  來個無碼近照！  這個是拆下來的塑料護板  這個藍色的是 J605的弟弟 J756后備箱控制模塊，注意我們不要動這個藍色的模塊，我們要拔下的插頭是面對汽車后備箱，左面的黑色模塊J605上的插頭，右面這個藍色的是供大家參考的。 也就是Q5的后備箱總共需要 2個電機和控制模塊來驅動的。后備箱蓋也很沉哦！  如圖,拔下J605控制器的插頭:  下面是插頭的放大圖: 注意: 紅色粗線接接收機12v輸入, 棕色粗線為地線,接接收機地線, 箭頭所示的藍色底黃邊細線接接收機繼電器常開觸點 , 切勿接錯. 建議用電烙鐵燙開插頭電纜外皮一點點, 然后焊接后用絕緣膠布包好. 3根線,很簡單. 這個模塊待機耗電 6mA, 與后備箱控制器J605 共用電源,當后備箱控制器被系統斷電后該接收機也一同斷電.不用擔心過度耗電(雖然本身耗電相當小).  為了裝這個,淘寶花大價錢買了奧迪的售后維修系統資料Elsawin..... 這個是安裝好接收模塊是效果: 用3M雙面膠粘在空處,然后恢復好塑料護板  成功啦!!! 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
