基本不暫用空間，有來電顯示號碼，比較實用，可以實現語音撥號，重?fù)茏詈蟮奶?hào)碼，經過改裝后每次上次實現自動開機，按一下?lián)芴?hào)/掛機鍵，實現自動連接手機。最主要是低成本，實現了超越原廠的功能。

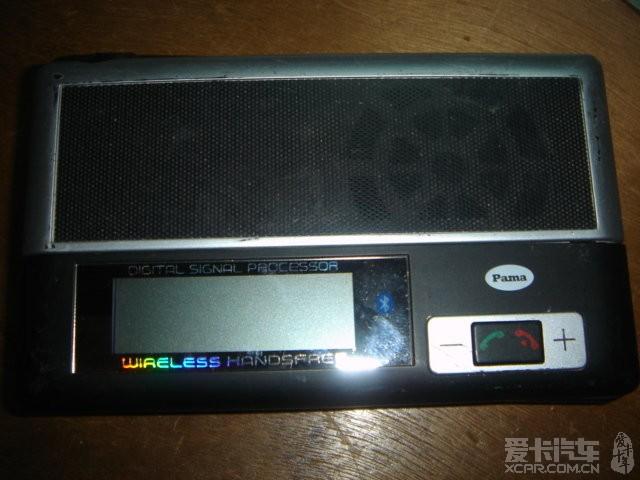

網上購買的藍牙主機，連郵費60元，MADE IN CHINA的東西，做工不錯，雙MIC，一個4歐姆的大喇叭，夠用了，這樣可以不用通過原車音響實現較好的語音效果?？梢詳?shù)據線接口比較特殊，也沒查到定義，不然可以導入通訊錄，當然要是拼音或者英文的，不支持中文是個遺憾。通訊錄的功能暫時只能不用了。本身這個藍牙主機是用來吸附在化妝鏡上的，但其余附件沒了，就主機，只能另想其他辦法來diy了，來發揮它的強大功能。

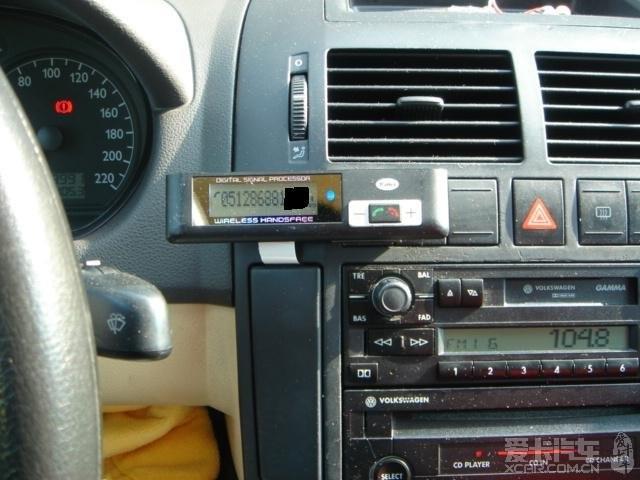

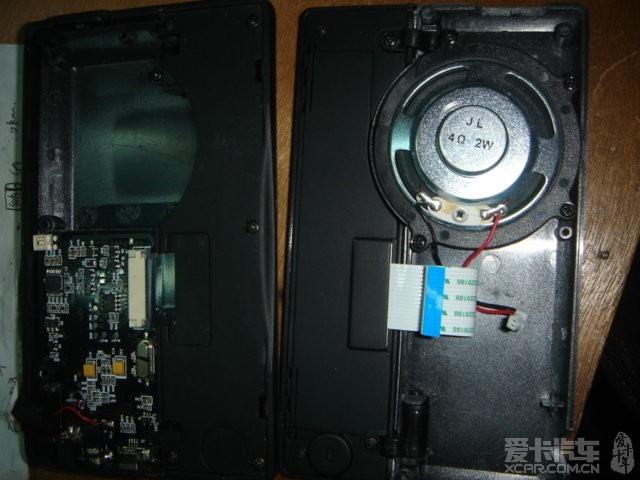

對藍牙主機分解，比對車內空間和位置，最終選擇了中控臺上有空余接口的地方，這樣在開車時只要稍微移動視線就能看到來電號碼和進行接打電話，就是第一張效果圖看到的地方。之前考慮過頂燈出小遮陽板的位置，和頂燈后面的位置，儀表臺中間儲物的位置，最終都放棄了，其他地方都要改動車輛比較大，我的要求是盡量不動原車東西，為日后要恢復原車功能不留什么后遺。而且要求能的伸手操作的范圍內，不用移動太多的視線，盡量達到方便安全駕駛。

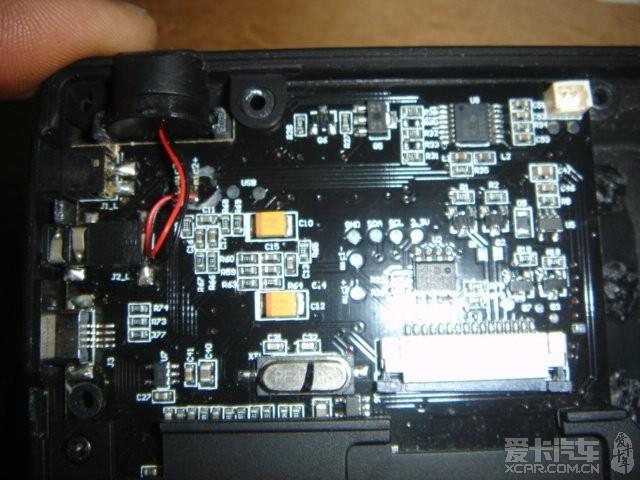

這樣藍牙主機就必須要操作面板和主板芯片，喇叭，mic進行分離，要做到最優化的配置。對原主機ffc拿掉后用排線焊接可以做到操作面板和主板的最大程度分析，不過焊接后不便于安裝，且焊接也是技術活，呵呵。

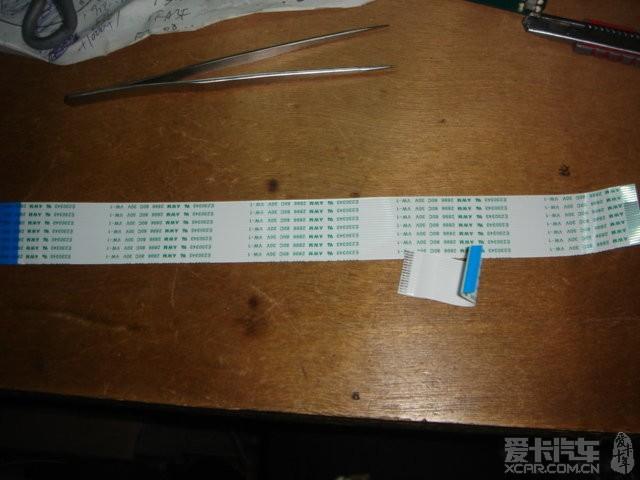

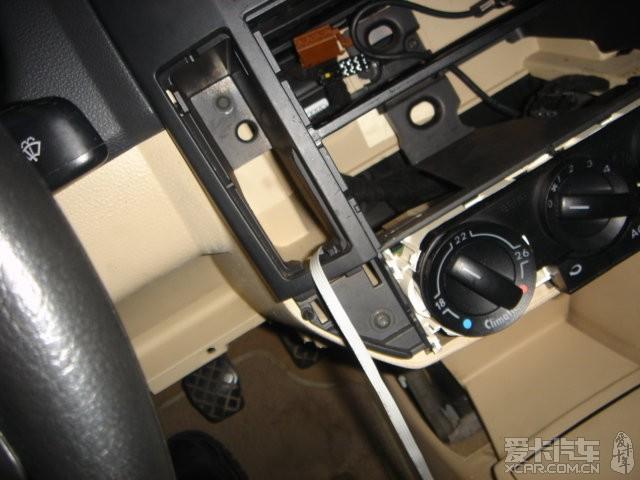

現在就是改用稍微長點的ffc，把主板放在下面那個空置的空間，這樣改動最少。兩個ffc對比：

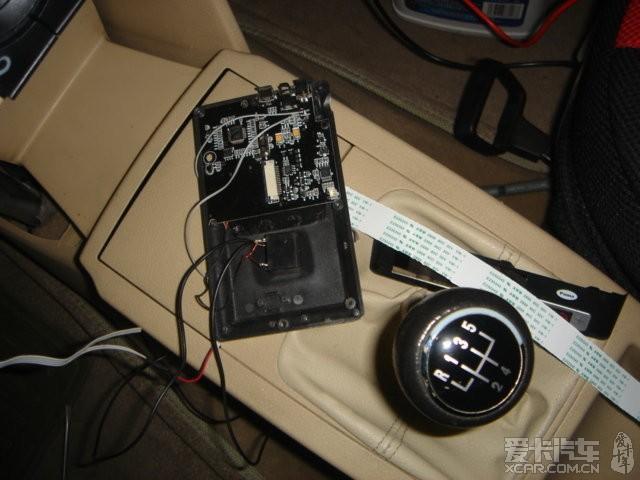

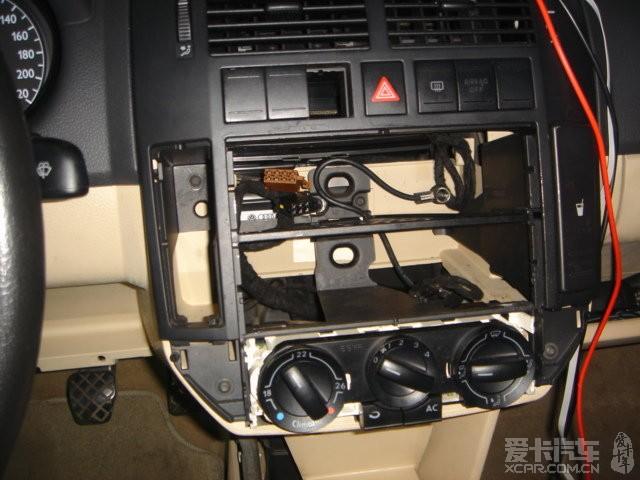

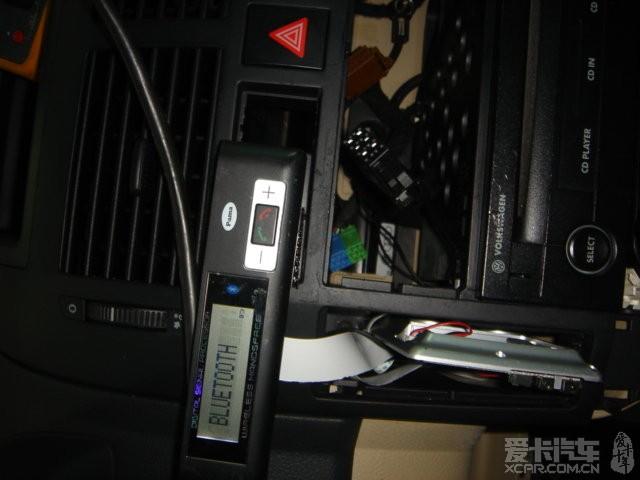

面板和藍牙主板安裝的地方：

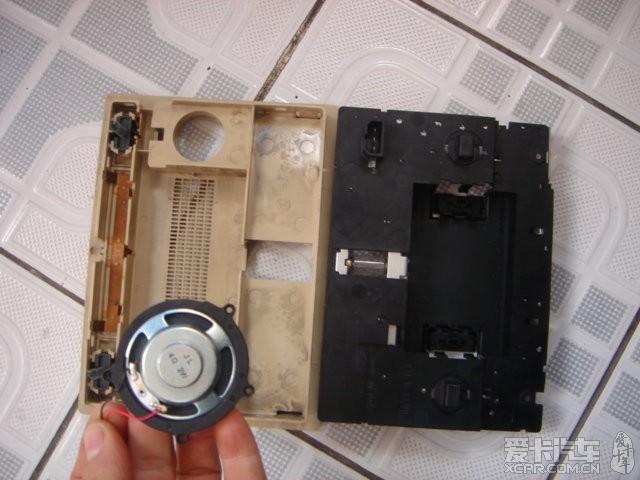

對喇叭和其中一個mic進行改裝，原車mic是裝在頂燈盒里面的，那我們改裝要達到原廠要求同樣將一個mic置于頂燈盒內，而且上面有網洞，進過對比可以放入喇叭

把上面mic的擋板拆掉，對黑塑料內板進行打孔，讓喇叭的聲音能夠順利傳出，又在外面基本看不到里面有改動。

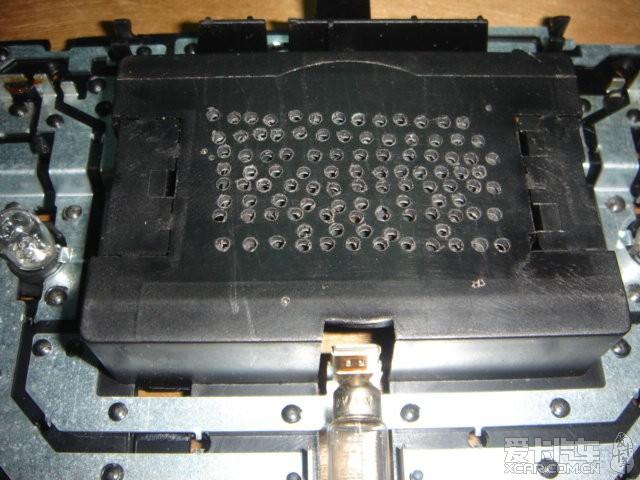

對黑內板鉆孔后

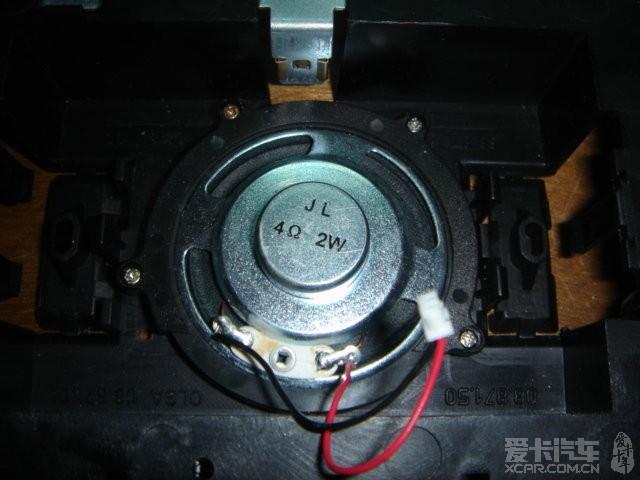

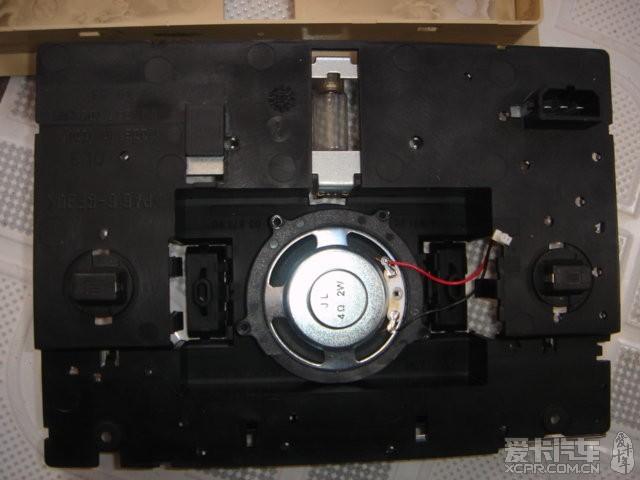

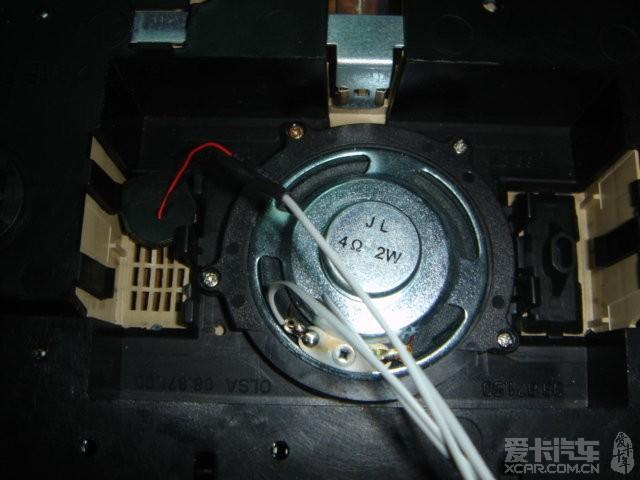

安裝mic和喇叭后，喇叭用原藍牙主機上拆下來的螺絲固定，不用另找螺絲。
以及其中一個mic的位置，就是原廠的位置。

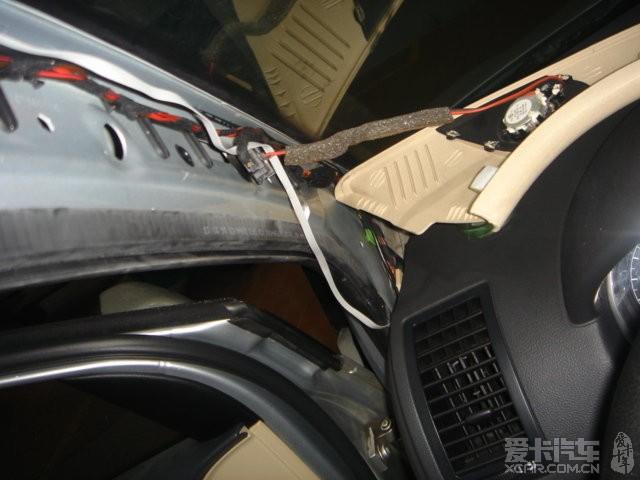

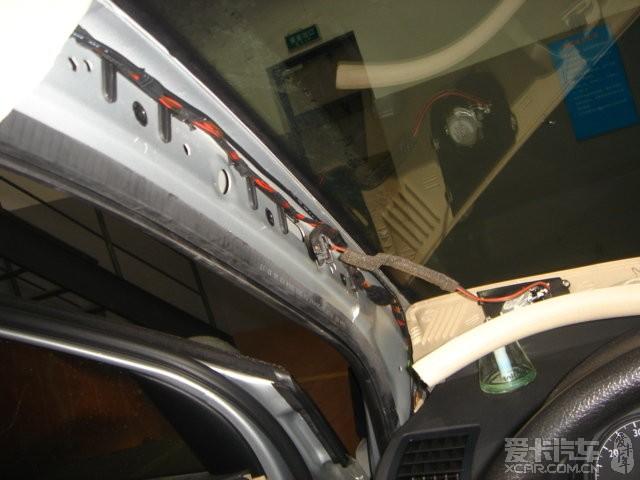

車內頂燈的空間很大的，可以放入很多其他東西，日后可以改造，另外拆卸頂燈的時候的4個卡子很容易壞的，特別冬天，我的就壞了2個，后來用AB膠伺候改搞好了，裝回去還不錯。 線路就喇叭和mic需要，從頂棚，左A柱過，需要拆掉左A柱飾板，拆頂棚時需要拆掉化妝鏡，這些應該比較簡單的。拆A住飾板要用長點的一字起就行，不要使勁硬搞。線就實用了排線，一般夠用了，手頭也沒合適的線了。




布線時要注意，周邊部件或者線束的干涉，容易磨損和干涉的地方要加固和進行防護。

這個藍牙主機原來是要翻開面板才行開機，然后按通話按鈕進行自動匹配（在機子內可以保存4個匹配過的手機），這樣的話比較麻煩。這里采用了一個小型繼電器，400歐姆的，所需電流很小，用收音機的s觸點供電，實現打開點火開關，藍牙自動開機，拔掉鑰匙藍牙自動關機。都在在收音機附件的改裝也比較麻煩，所需電線很少。

基本已經實現了

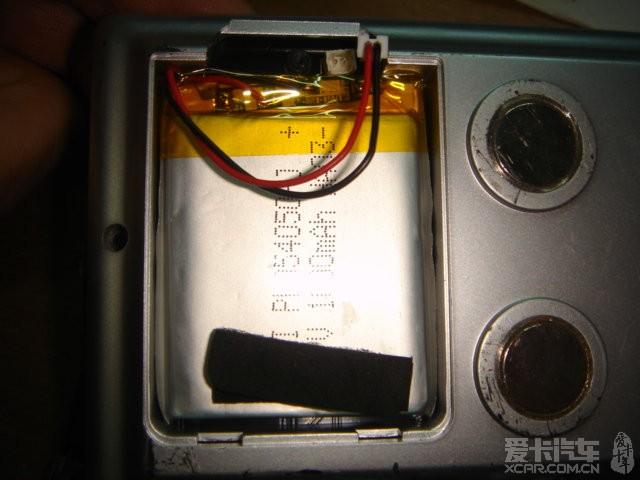

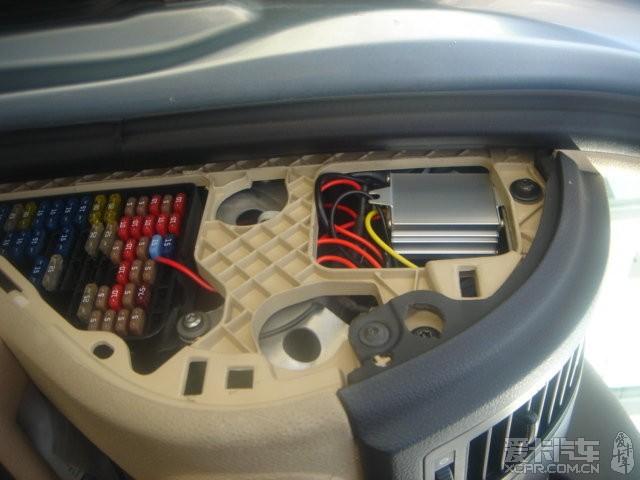

藍牙需要電池供電的，電池需要充電，正好原來裝行車記錄儀的時候改過12v轉5v的電源，這里正好直接取電，和行車記錄儀一起打開鑰匙的時候?qū)λ{(lán)牙一起充電，這個改裝比較方便另外加了個充電接頭就行了。加了個保險絲15a的，從圖片可以看出來。12v轉5v的可以輸出10a的，采用同步整流的，效率比較高的，電流輸出也大，再加幾個5v供電都問題不大的。

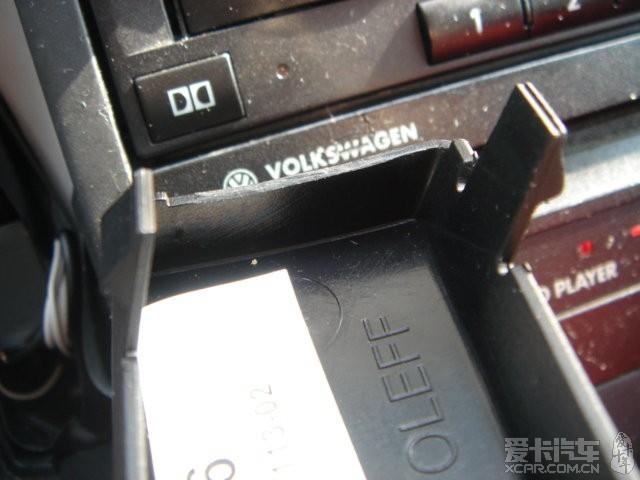

下面要把面板固定在車上，采用了魔術貼，便于日后拆卸，而且比較牢靠的，就是那個小蓋子需要打磨下，魔術貼的雙面膠才能鐵牢。
把蓋板上打磨平，這樣不易損壞FFC

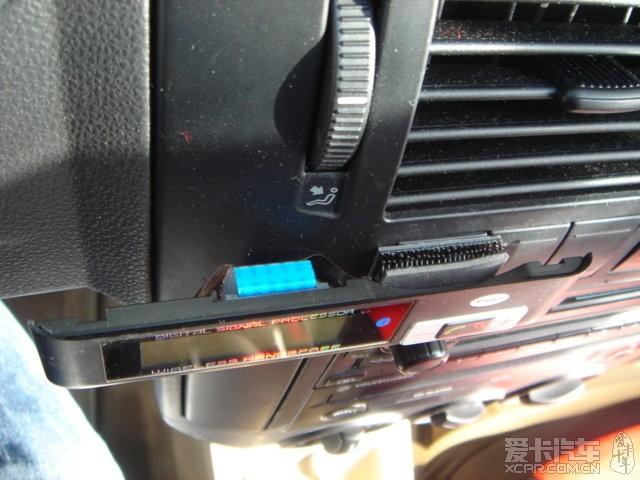

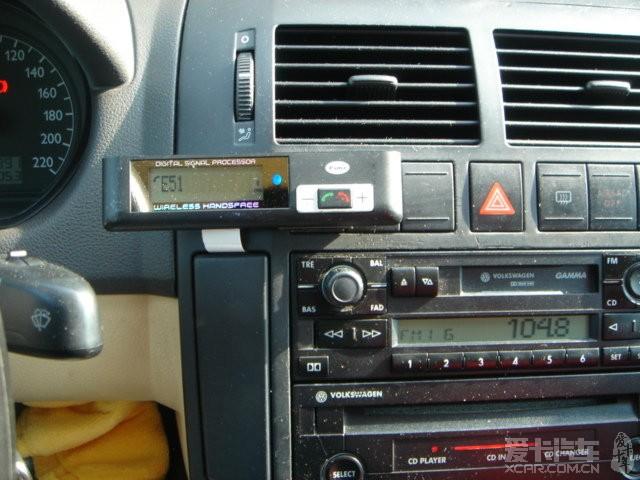

蓋上蓋板，總體效果非常滿意，要想液晶屏和按鍵分離的話比較麻煩，改動面板比較大了，這樣也算比較完美的一個解決方案了。
