POLO改裝輪壓監測及功能離線測試等詳解

2013-3-10 13:04| 發布者: 琦琦| 查看: 2067| 評論: 0|原作者: 源自網絡K|來自: 第一改裝網

摘要: 胎壓檢測的好處不言而喻，特別是提升了高速安全性，還有是平常扎了釘子慢跑氣之類的能及時察覺。胎壓監測分為間接式和直接式，間接式通過對四輪轉速監測，通過比較差異分析氣壓是否正常，POLO勁情原配車型是不帶這 ...

聲明：本帖系轉載于愛卡汽車論壇作者:省得煩,版權歸作者以及愛卡汽車所有。

輪胎壓力監測系統（TPMS），英文Tire Pressure Monitor System。它的的作用是在汽車行駛過程中對輪胎氣壓進行實時自動監測，并對輪胎漏氣和低氣壓進行報警，以確保行車安全。

胎壓檢測的好處不言而喻，特別是提升了高速安全性，還有是平常扎了釘子慢跑氣之類的能及時察覺。
胎壓監測分為間接式和直接式，間接式通過對四輪轉速監測，通過比較差異分析氣壓是否正常，POLO勁情原配車型是不帶這個功能的，需要升級成集成ESP功能的ABS泵；直接式是指在四輪內植入胎壓傳感器，實時傳輸型號，相對比較準確。從胎壓監測的角度來看，肯定是直接式更好，所以后面只討論直接式的胎壓監測。

對于POLO勁情來說，安裝胎壓監測有好多種產品可以選擇，如國際知名品牌Schrader，臺灣Orange也是不錯的，這些東西好雖好，但是我需要的是原裝位效果。
原裝位效果我最早知道有馳安特及泰好兩種，馳安特占用兩個空白按鈕位，泰好的占用一個空白按鈕位。根據我搜集到的資料（肯定不完全，如果有錯誤還請指正），泰好的顯示界面我比較喜歡，四個胎壓實時顯示，但是沒找到資料到底前后輪換位后顯示界面能不能調整，而且我咨詢了某賣家，好像確實不能調的，也就是換輪后顯示器上面兩個輪子信息實際上是后輪的。而馳安特的雖然占了兩個格子，也能設置前后輪的信息，但是似乎平常狀態下并不顯示四個輪子的實時胎壓，只是在異常時才顯示信息的。所以這兩個產品都沒能很好地滿足我的要求。

直到某一天，看到有人安裝鐵將軍T123胎壓監測系統，我終于看到了我的菜。鐵將軍將這類稱作車載DVD升級胎壓報警，其實說的簡單點，就是利用車上原有的顯示器來顯示胎壓監測的畫面。這樣的話就很好滿足了我的原裝位需求，因為它根本沒有在車上露出任何東西，線是暗線，監測主機可以固定在隱蔽的地方，符合我的風格。我沒有改過DVD導航主機，CD還是原車的西門子單腚主機，那么我的胎壓監測到底在哪顯示呢？熟悉我的同學可能已經猜到是怎么回事了，沒猜到的也請容許我賣個關子，到下篇的帖子時自會見分曉。

我這次買的是鐵將軍T161這個型號，車載DVD升級胎壓報警系列中最新款，據說是T123的升級版，據說信號更好，據說我也沒比較出兩者的性能差異。不過怎么說，新款出來已經買好了，就這么用著吧。

這次的作業主要是展示一下買來的東西，還有就是不裝車的情況下想方法臨時測試了一下這套胎壓監測的工作情況。

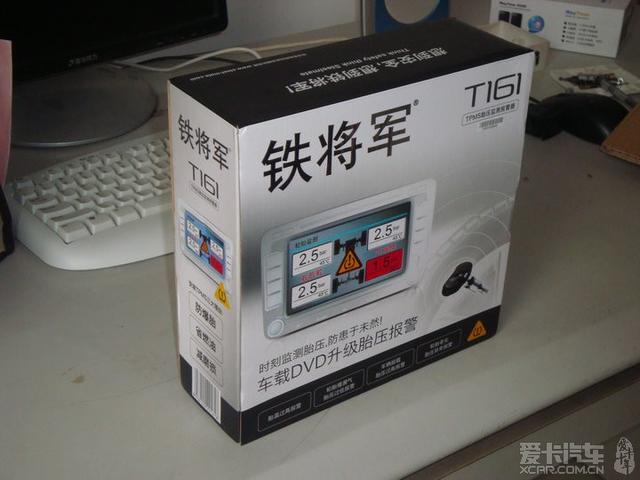

說了這么多，上圖是硬道理。T161的包裝，正面。 - 玩改車

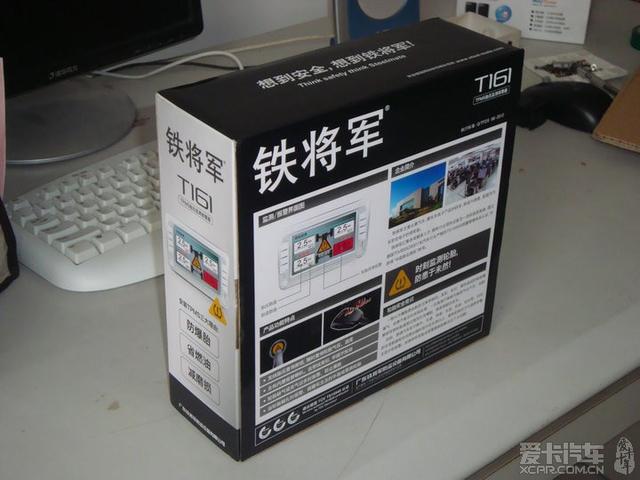

背面包裝

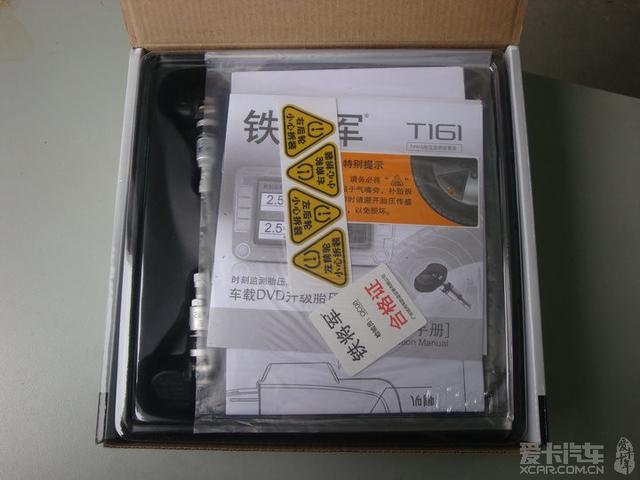

打開盒子，先露出說明書等資料。

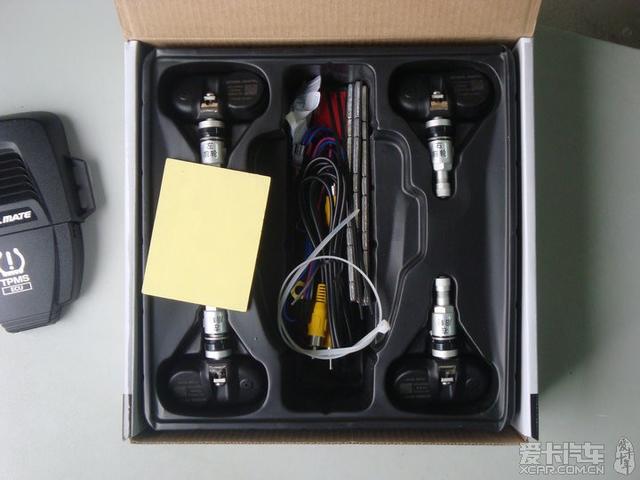

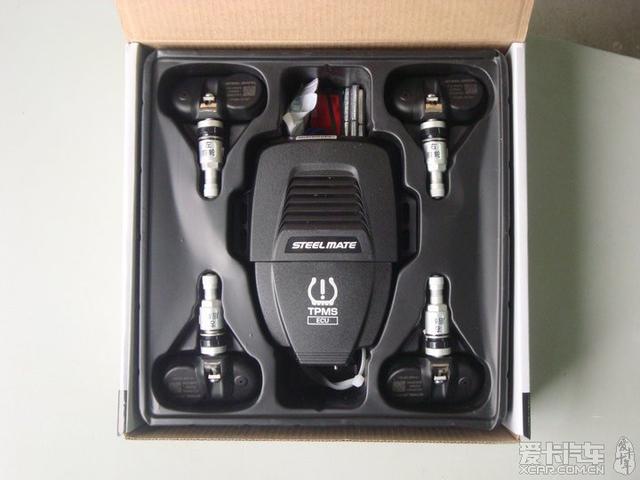

主機和四個傳感器。

主機移開，露出配件。

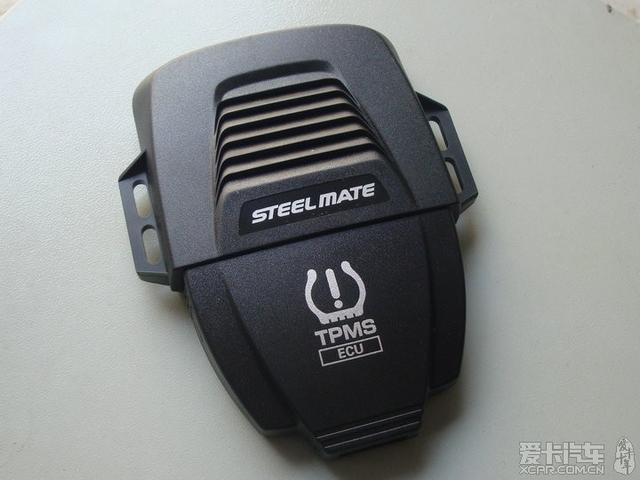

胎壓主機

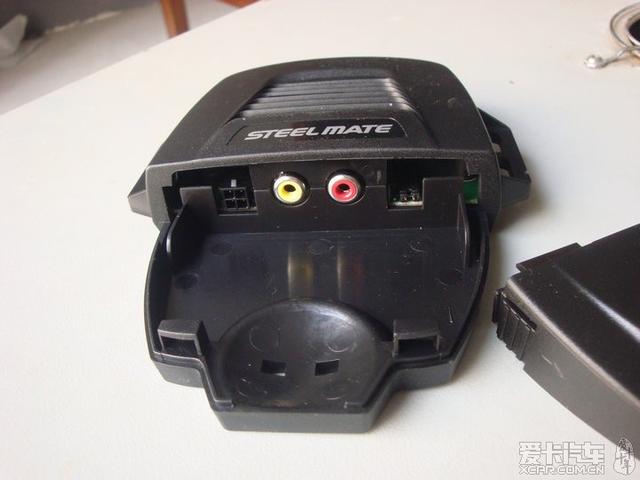

打開下蓋，露出接口。左邊是電源及觸發線四芯插頭，黃色視頻輸出，紅色視頻輸入，右邊的是P制N制的跳線帽。

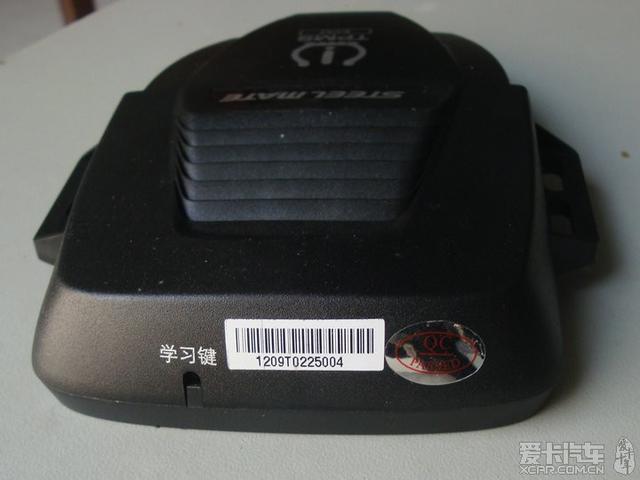

背后有個學習鍵，如果換了新的遙控按鈕可以重新配對，不是用來匹配新傳感器的。

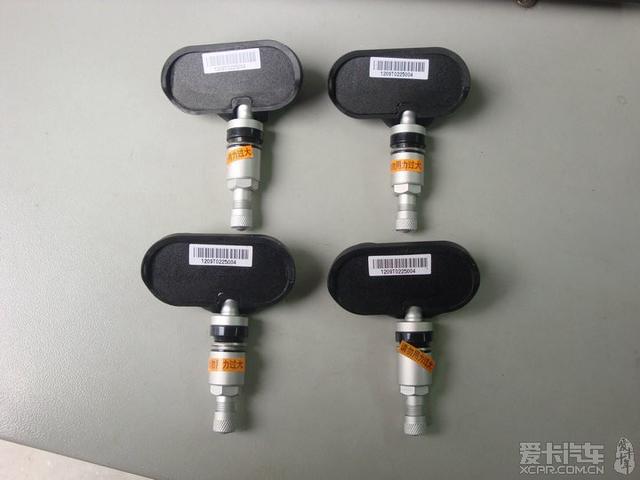

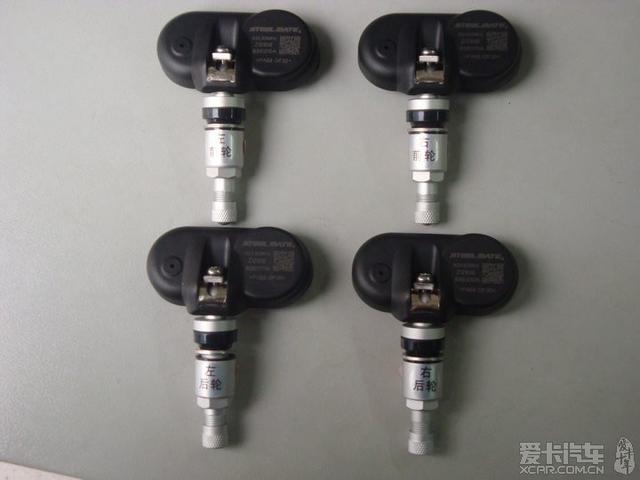

四個傳感器，事先已經貼好輪子的位置了，第一次安裝就按標識的來裝，以后換位的話還可以設置的。

背面

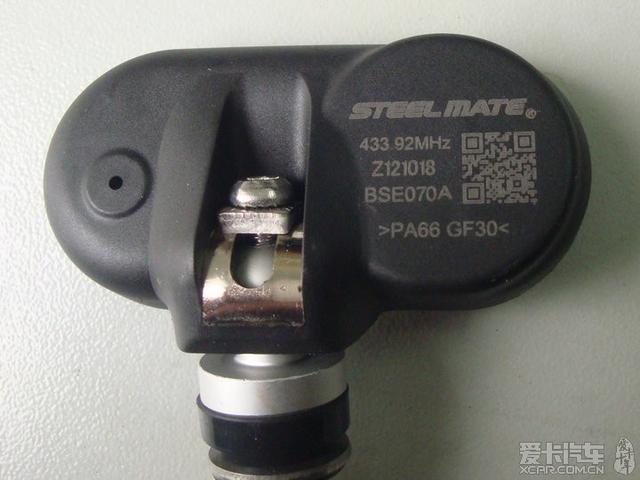

發射頻率是433.92MHz，STEEL MATE是鐵將軍的英文商標名。

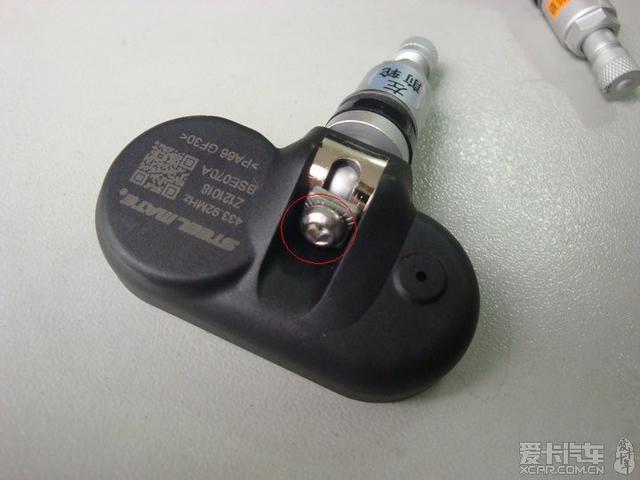

可以用內六角調整螺絲，安裝到輪轂時可以調節角度的，可以緊貼輪轂。內六角的規格是3mm。

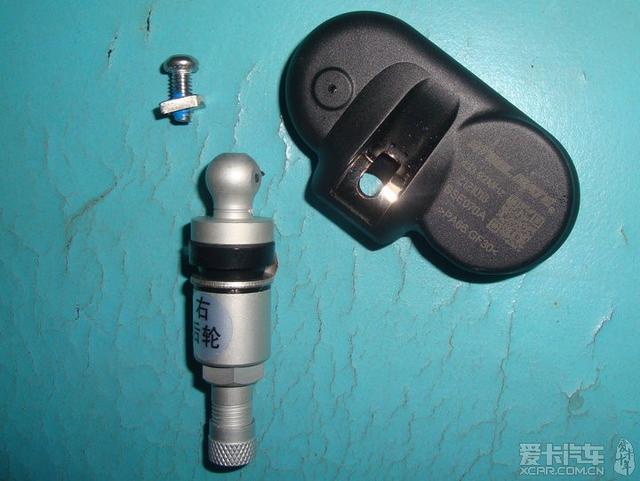

擰下螺絲，可以看到這個結構：金屬氣嘴和傳感器是可以分離的，按理以后電池電用完了應該可以單獨換傳感器的，不過市場上好像是一體賣的。注意到螺絲上是有螺紋膠的。

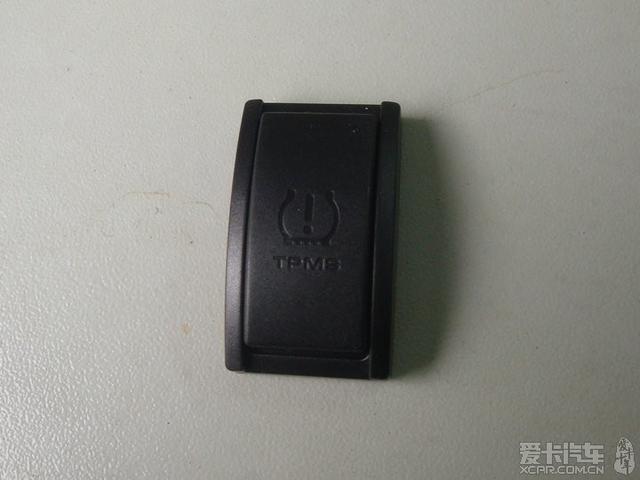

胎壓實時顯示按鈕，這個按鈕是無線的。因為平時正常情況下除了自檢時顯示幾秒鐘胎壓，自己想看胎壓數據的話就按這個按鈕，胎壓信息就會短暫地顯示一下。

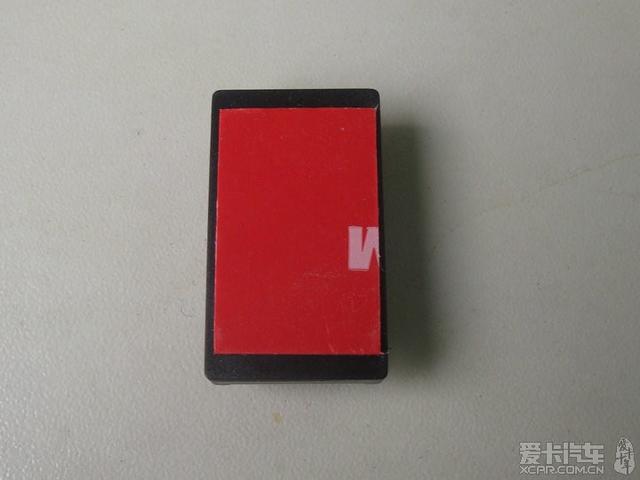

背面帶雙面膠，想貼哪里貼哪里。

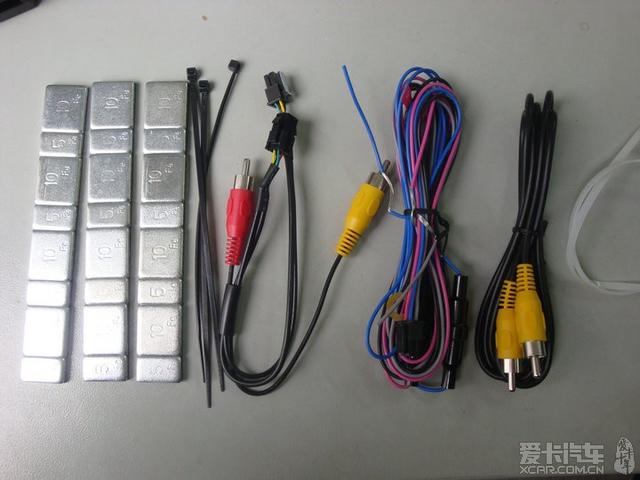

配件里有線束，做動平衡用的配重塊，扎帶等附件。

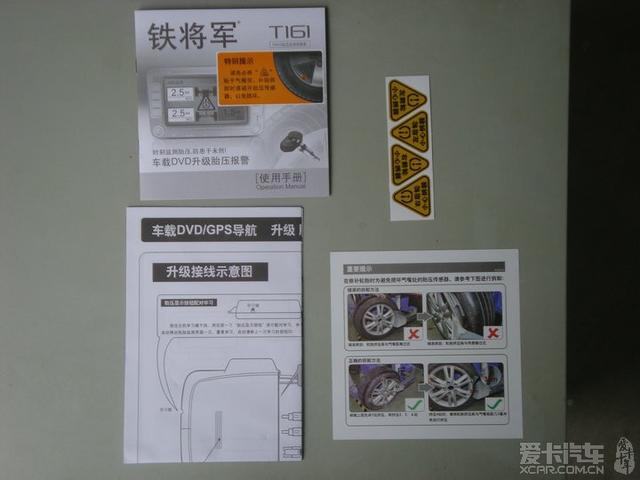

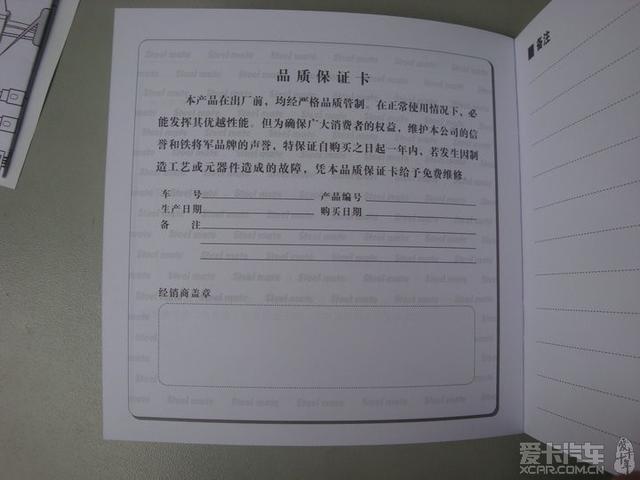

說明書等資料。

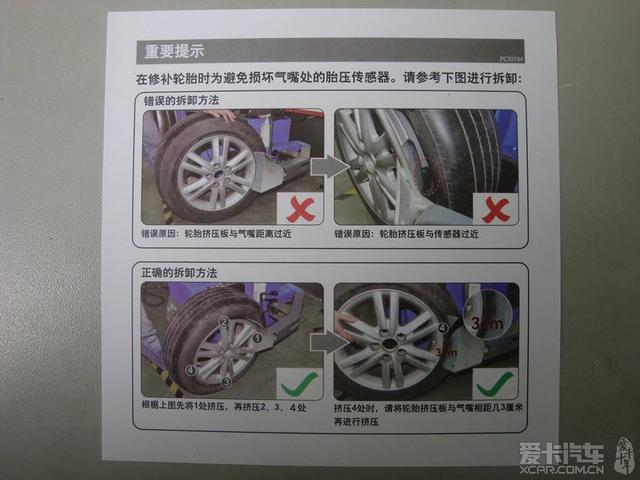

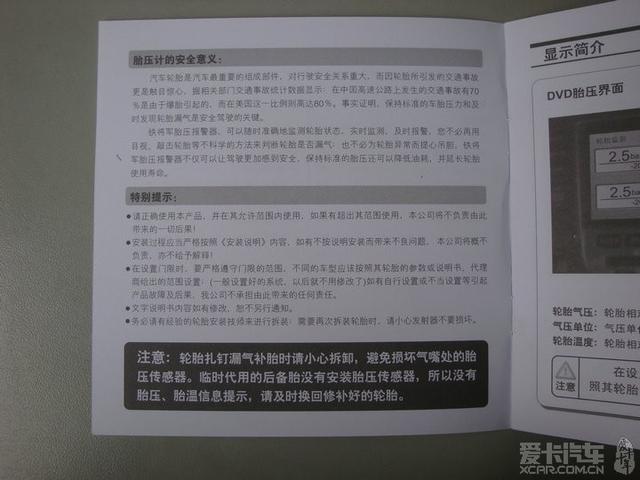

重要提示。

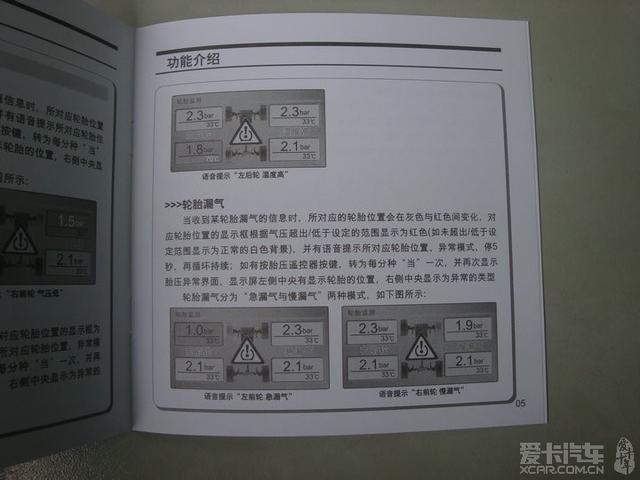

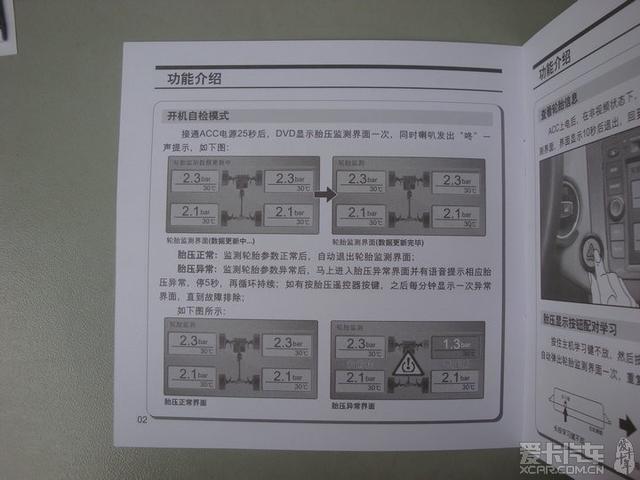

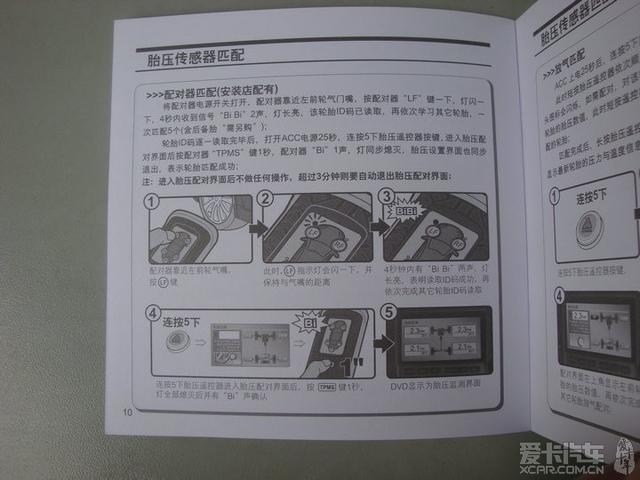

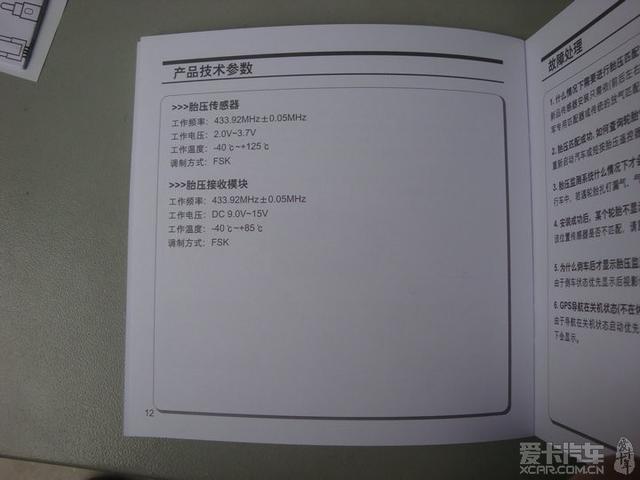

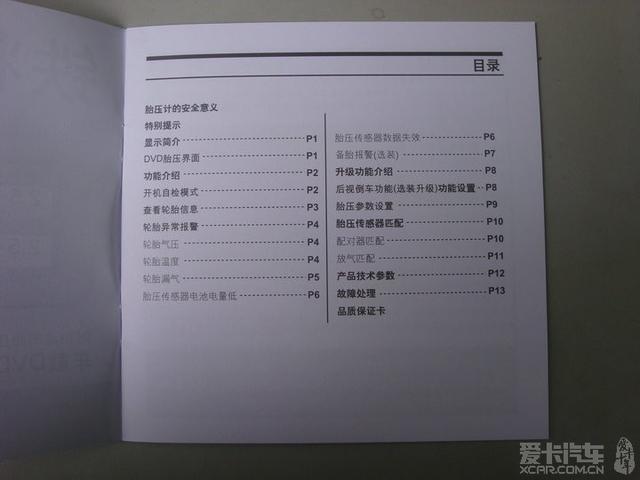

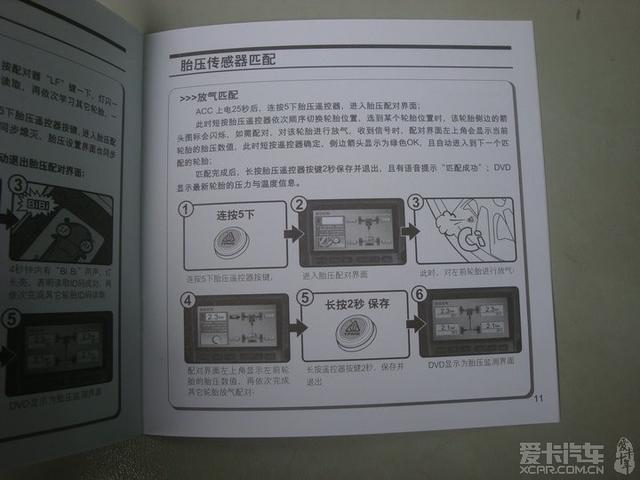

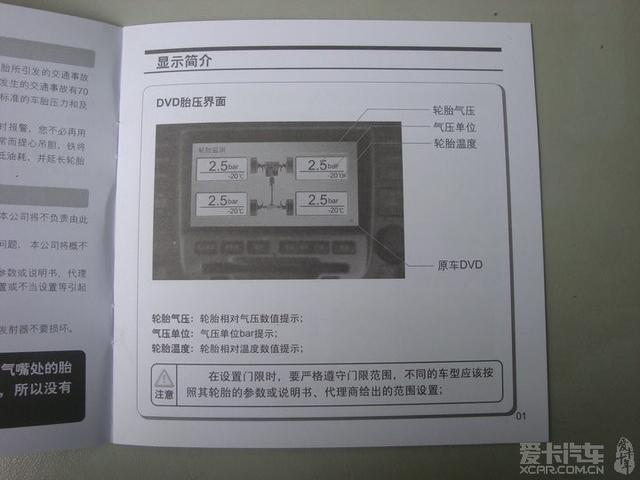

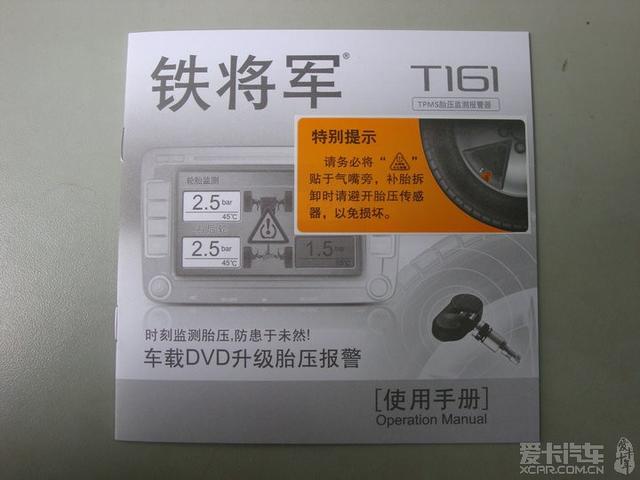

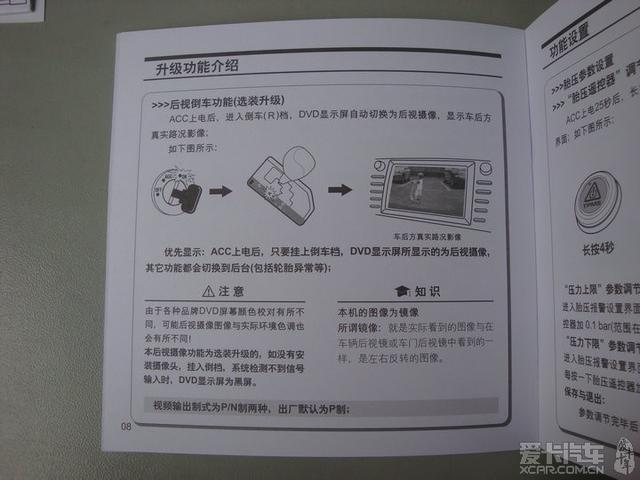

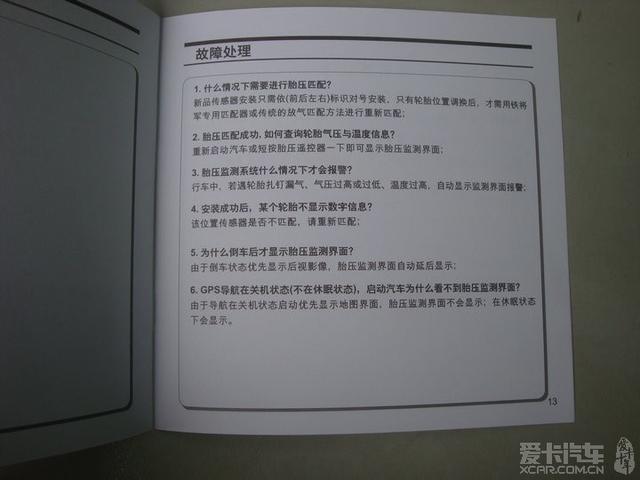

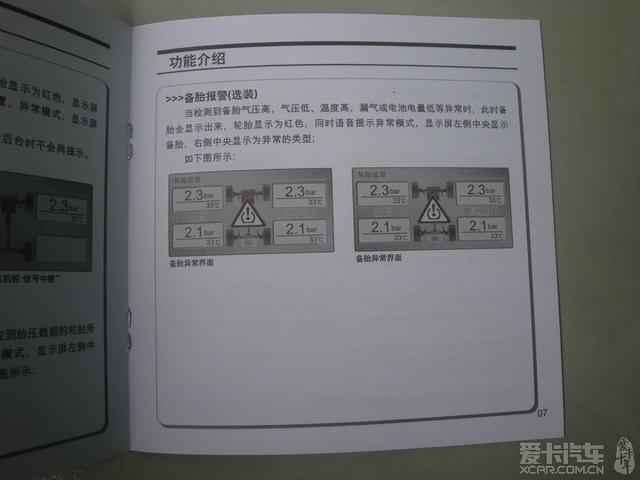

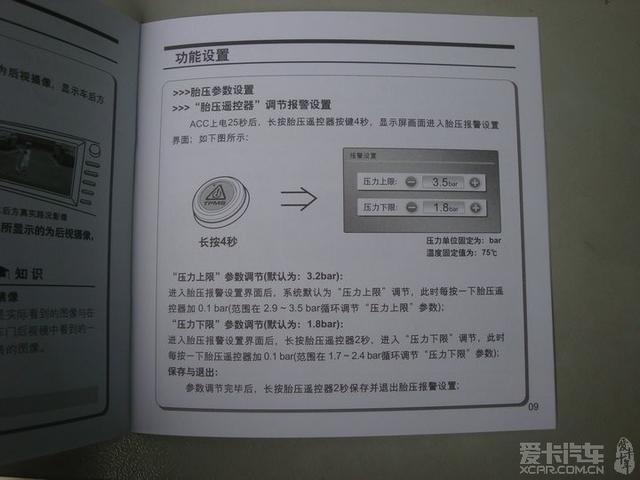

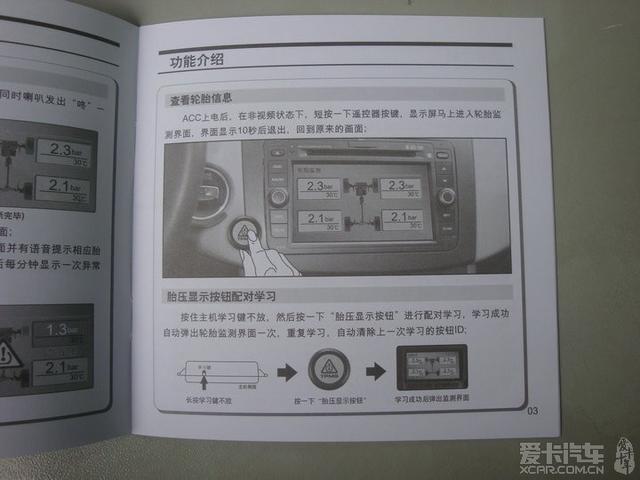

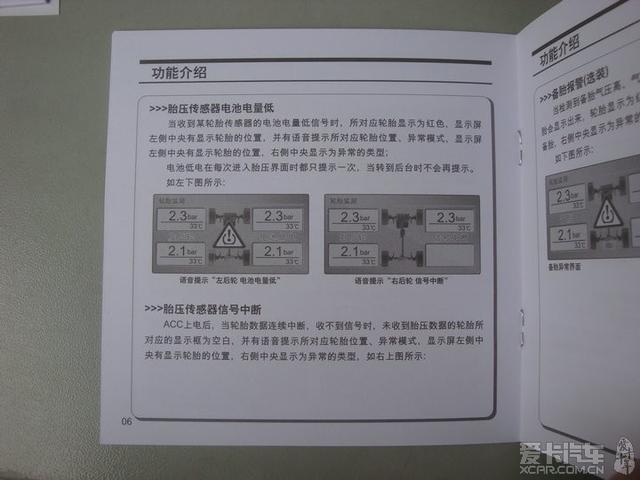

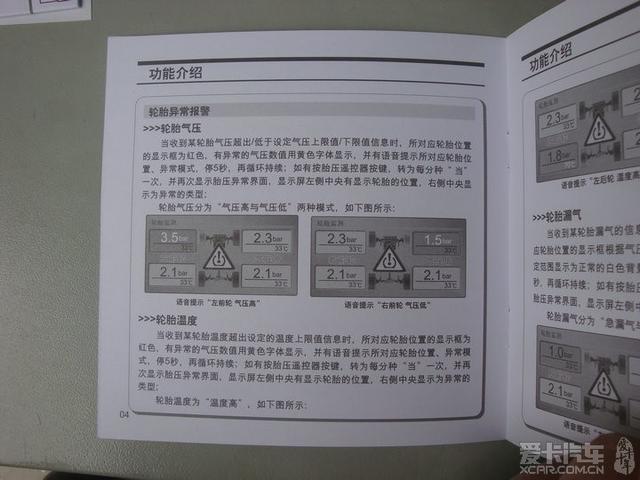

使用手冊

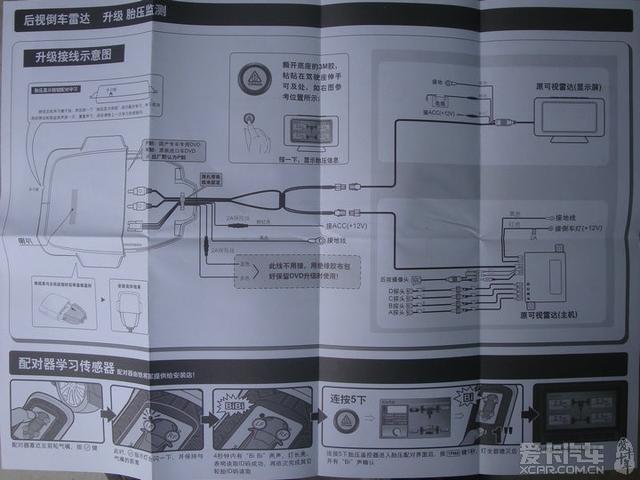

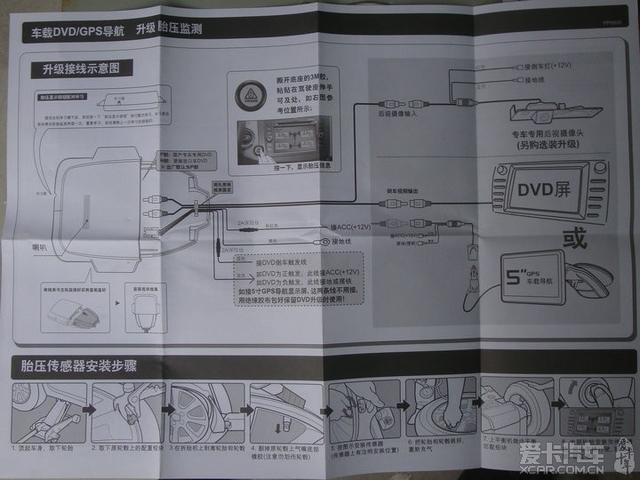

單頁紙的示意圖

另一面（這頁我用不到）

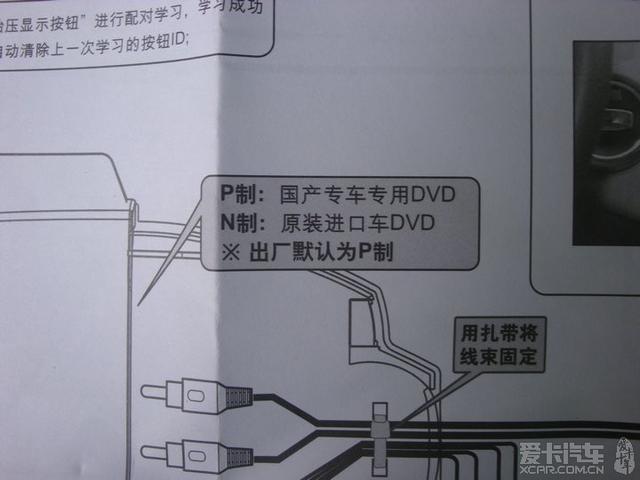

P制N制

帖子標題中我提到了離線測試，什么意思呢？
就是沒有安裝在車上時，用12V電源以顯示屏來模擬胎壓監測的過程。
（在這個過程中發生一些怪異的現象，大家看帖吧。）

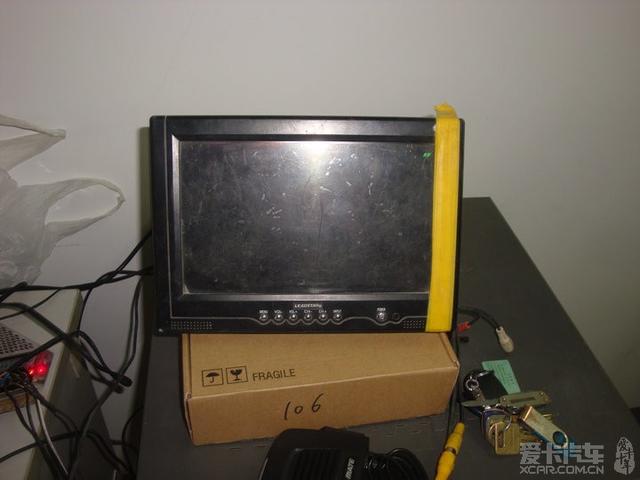

我這個是小液晶屏，當然用家里的大電視就可以的，AV輸入所有電視都有這個功能的。

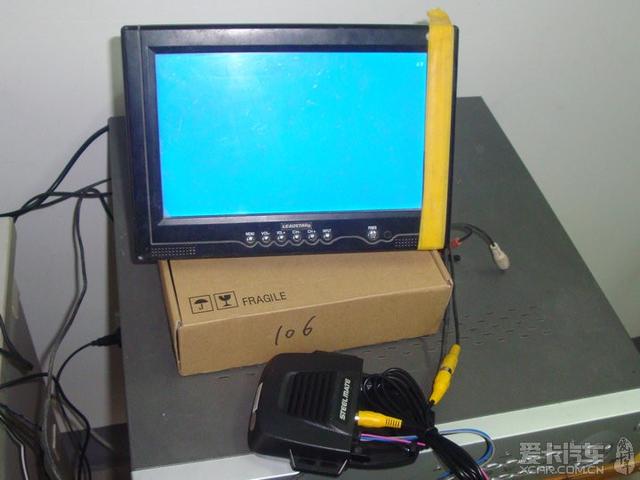

關機狀態下電視是藍屏

接上12開關電源，剛開始沒有圖像。

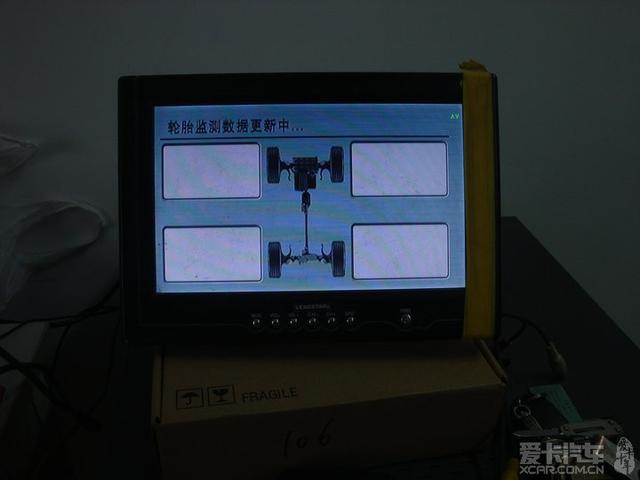

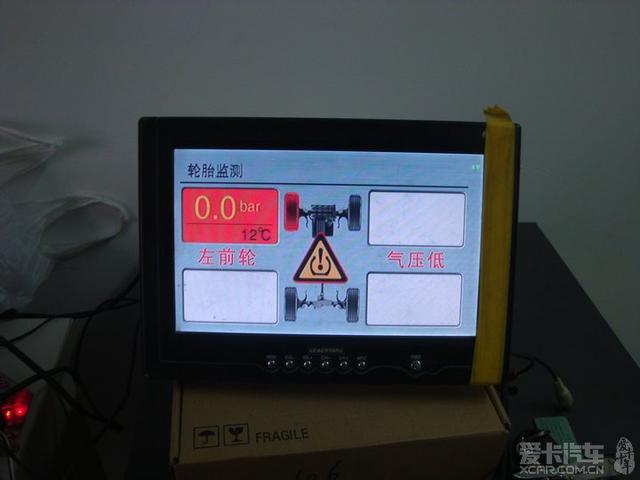

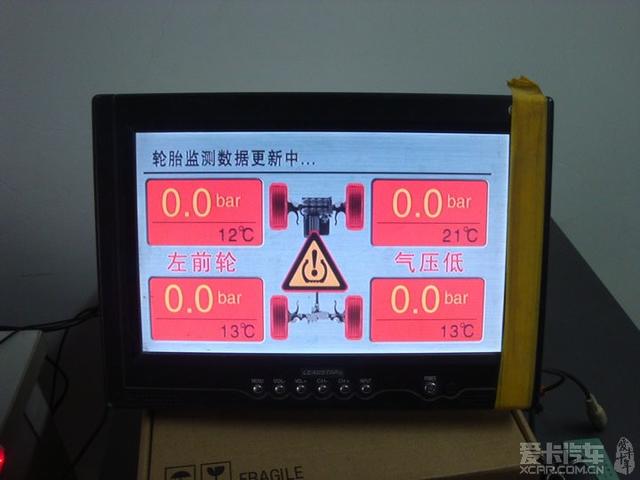

25秒后主機咚一聲響，屏幕開始顯示這個了。

過幾秒圖像消失，這個時候拿起傳感器，快速地繞圈圈，信號就發射出去了。

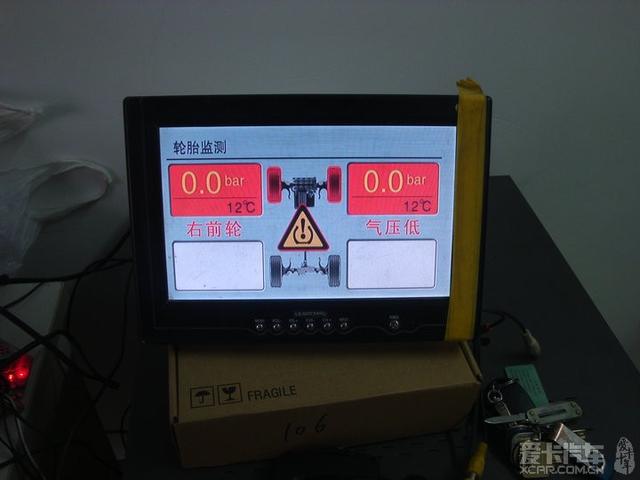

第二個傳感器試試。

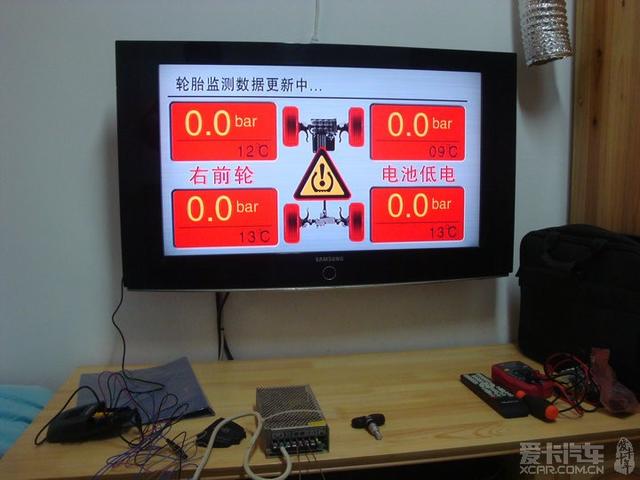

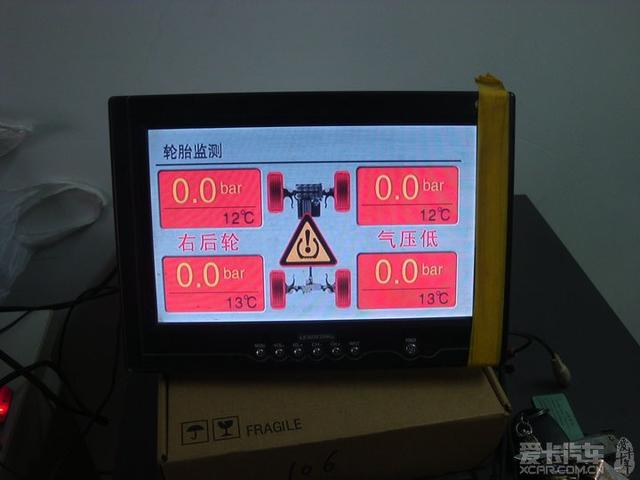

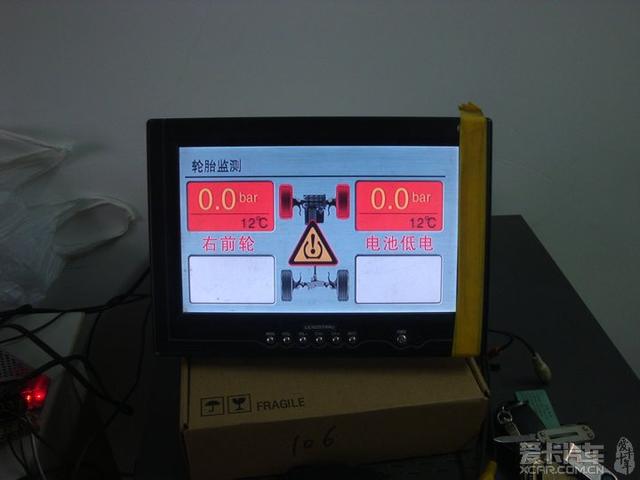

這個時候出現了意外，右前輪電池低電??！

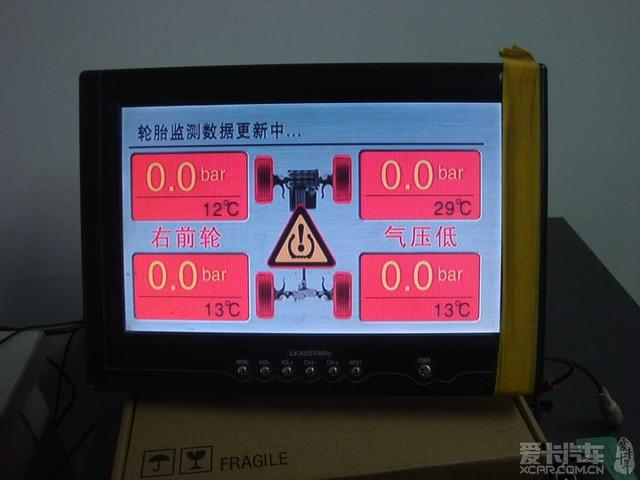

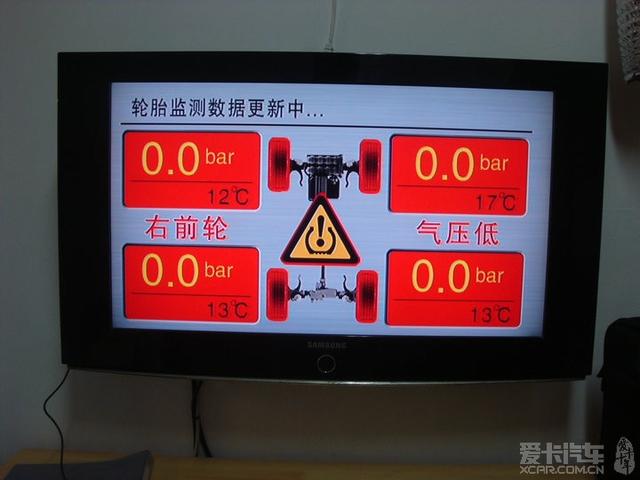

繼續試剩下的兩個，都正常，沒有提示低電的。

沒裝車肯定是氣壓低，這個肯定是這樣，但是除了四個輪子氣壓低的提示，還有一個右前輪電池低電的提示。怎么會這樣呢，東西看起來確實是新的，而且這個T161型號是今夏剛推出的。
這時我將右前傳感器貼身捂了一會兒，再轉轉圈更新一下數據，到溫度21、29℃時，就不再報電池低電了。
