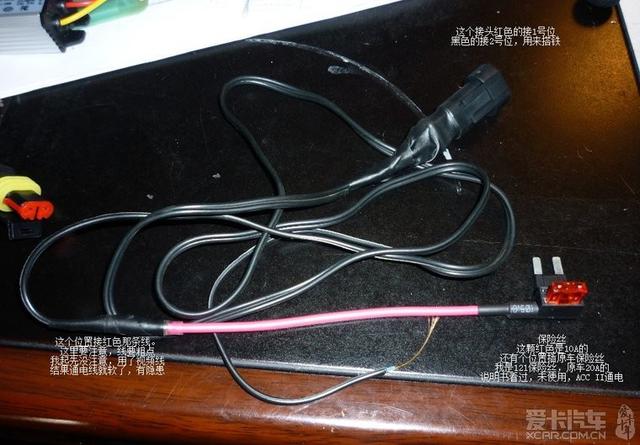

這是保險絲取電器。紅色是10A，我另配的保險絲，這個保險絲上面還有個卡槽，是用來插原車保險絲，就是黃色20A的那個。放線要注意，圖中所示的話，應該是左負右正，你插?？怂股?，保險絲是朝左邊的就行了，不同車型自己留意下。121位，ACC II通電。

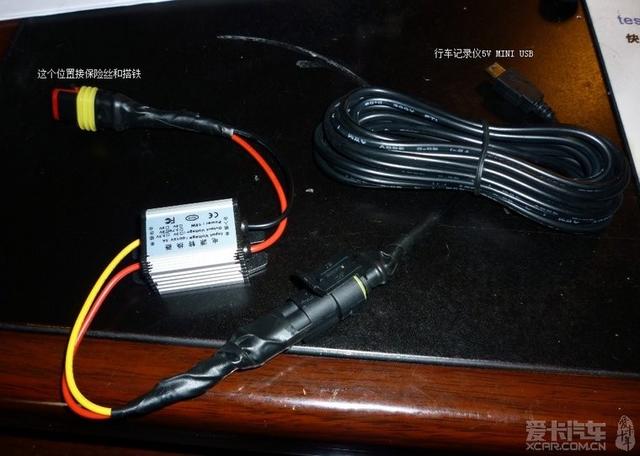

這里特別注意，我偷懶了，用身邊的視頻線，結果不行，USB不通電，且視頻線馬上就軟了。后來?yè)Q了根2芯線，和保險絲一樣粗的。這里也做了公插。公插2號位接的線是搭鐵用的，圖中露出來的那個黑線就是。

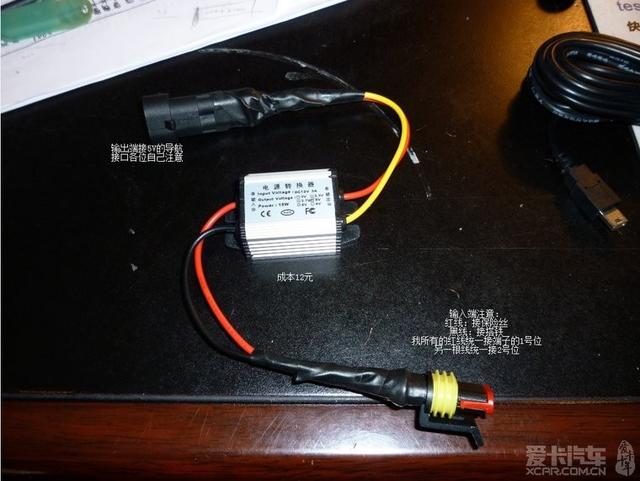

變壓器的輸入端和保險絲相連。

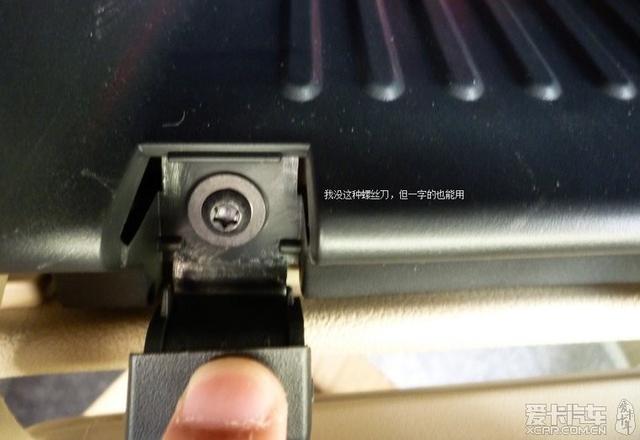

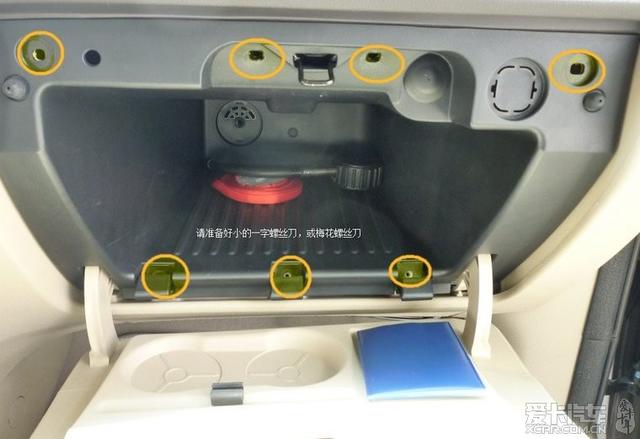

副駕駛座手套箱，準備個一字啟就行。螺絲是梅花的，見下圖，應該是T6左右的吧，我不確定，呵呵。

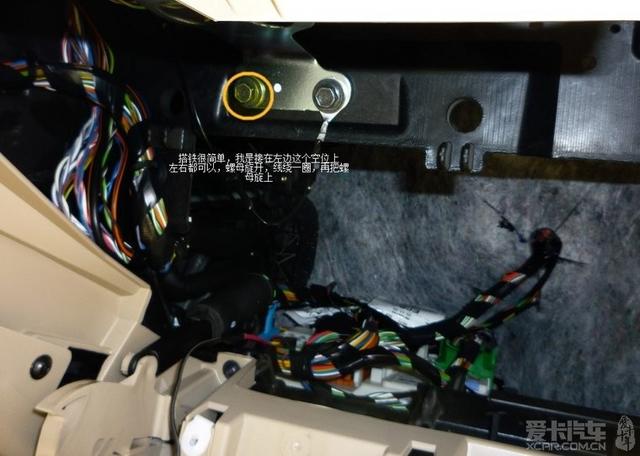

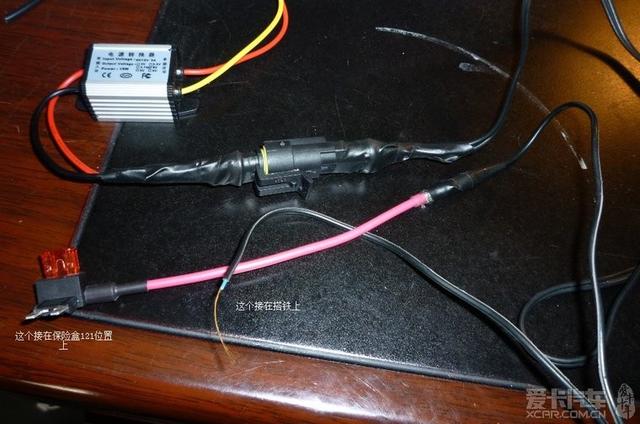

保險絲那個線可以接了。有了以上準備，這里相當簡單了。裸露電線的那個黑線纏在圖中橘黃色的部位，或者邊上那個也可以，隨便搭，只是不容易掉就行。

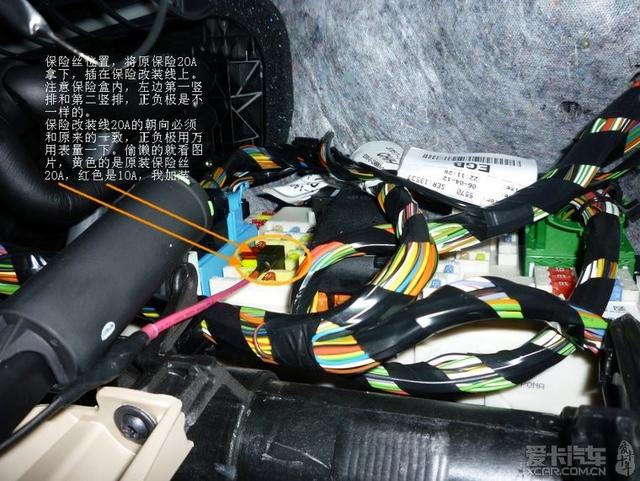

保險絲這邊，把原裝20A的保險絲拿下，注意字體的方向。
然后插到保險絲取電線上，把取電線向左倒，插進去就行了。注意正負極，我是看那一列保險絲都是朝左的，?？怂箲?yīng)該是一列朝左，一列朝右的，比較搞，我是經典?？怂?，2012年買的，各位看清楚。不確定的，你插上去后，用萬用表一頭搭鐵，另一頭接保險絲測測電壓，不要搞錯。

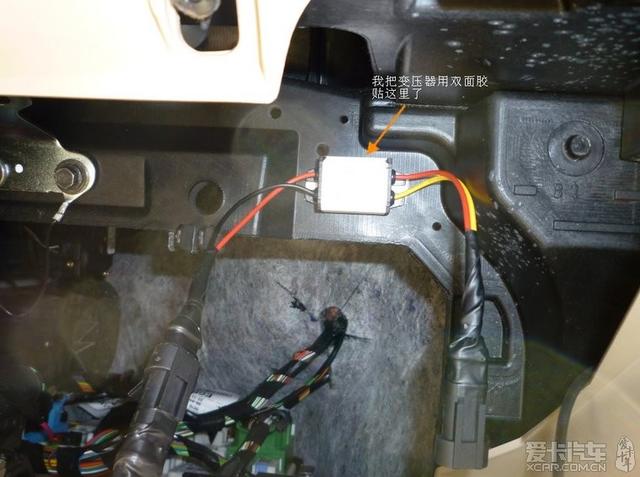

變壓器還是要固定的。雙面膠帖的。

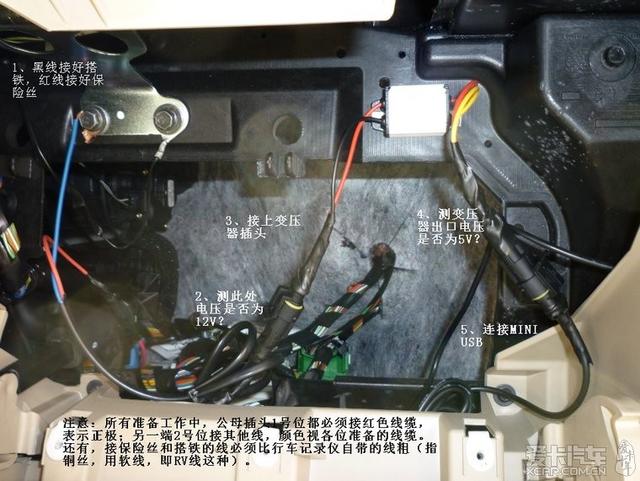

這最后一個圖，大家不知能否看清楚。

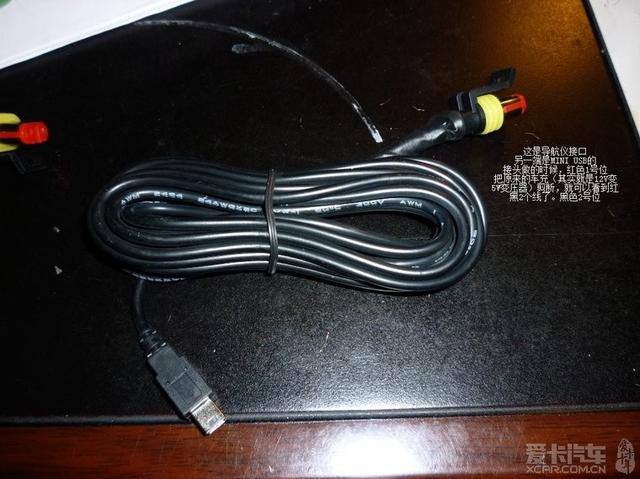

記住，所有準備工作中，公母插頭1號位我都是接紅色線，這樣不會錯，統一為正極。公母插的好處在于，不會接反！前提是你做插頭的時候不要錯。
另外，用的線，主要是接保險絲和搭鐵的那根，一定不要比導航儀自己帶來的那個線細！若是使用的時候線變軟變熱，會有安全隱患。
安裝的時候，接好保險絲和搭鐵，就量一下電壓，12V多一點都正常；然后接上變壓器，再量一下變壓器輸出端是否為5V，若是公母插頭做得不好，是不會有電壓的，自然你導航也不會得電。
若5V正常，插上導航那個線就可以了。
我走線什么的都不寫了，參考我一開始發的鏈接，前輩介紹得很清楚。
這里只是給大家一個建議，把插頭做得好一點，畢竟汽車有自燃的風險，很多都是改裝引起的。
