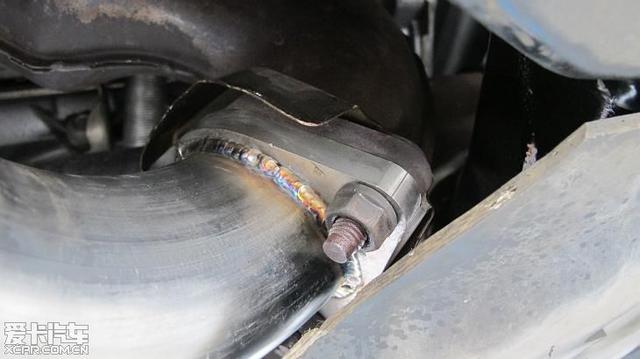

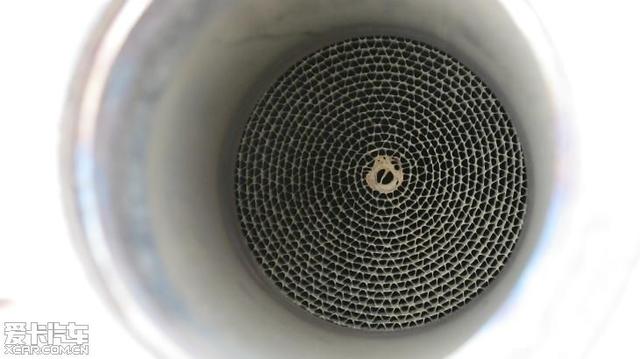

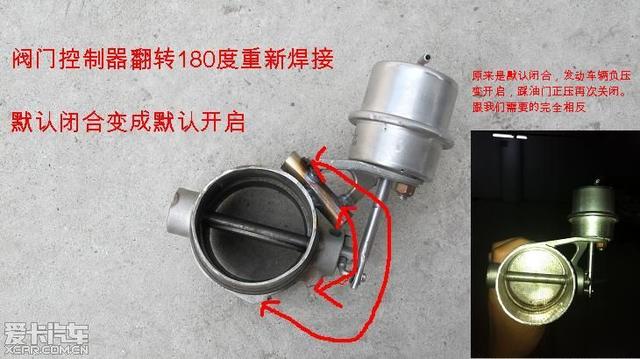

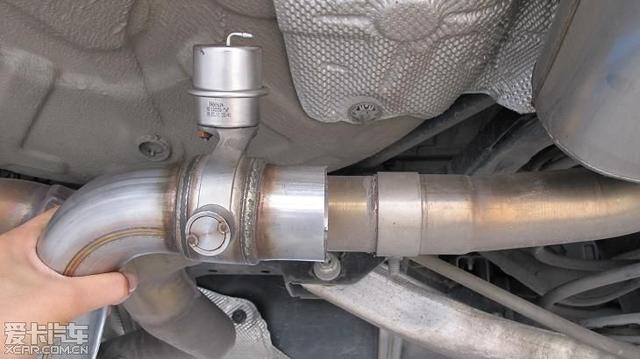

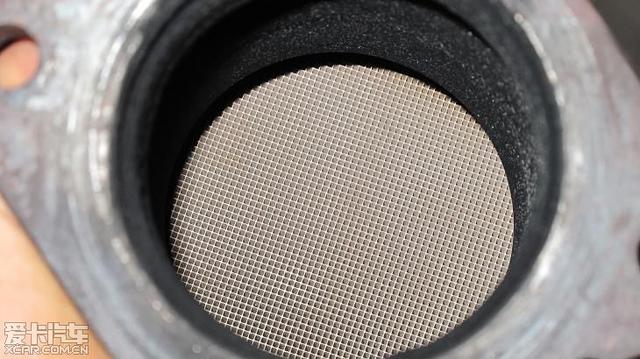

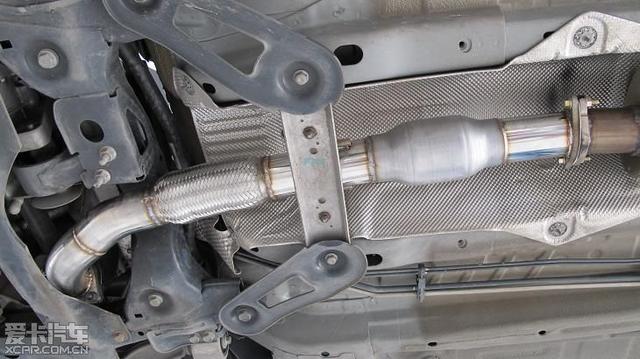

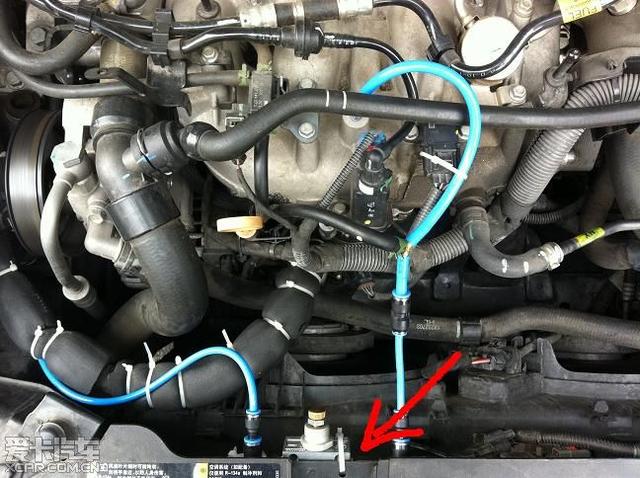

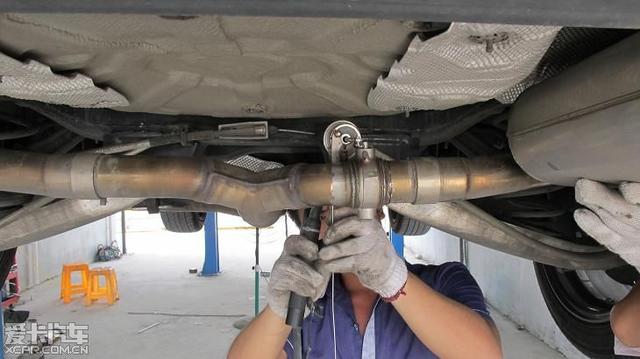

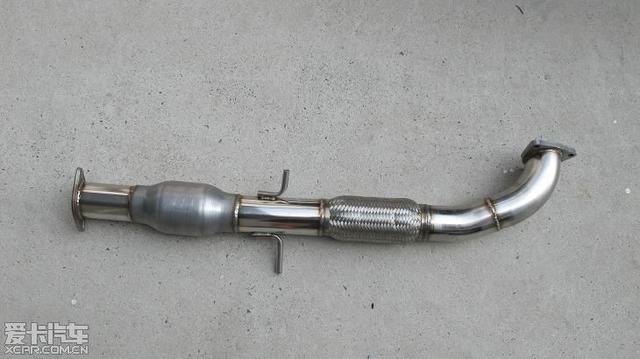

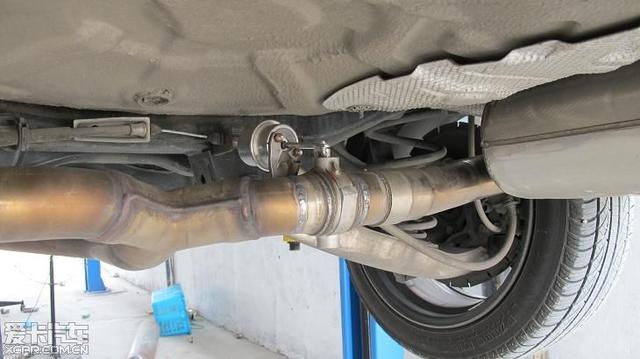

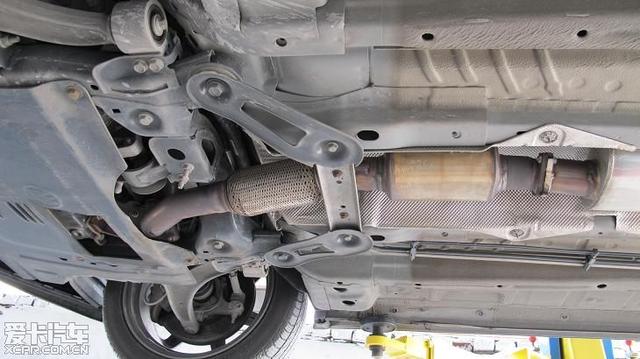

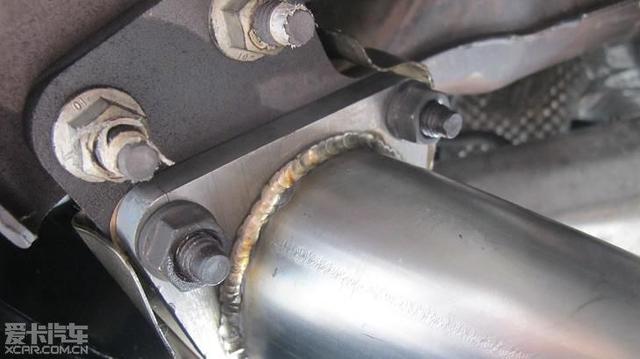

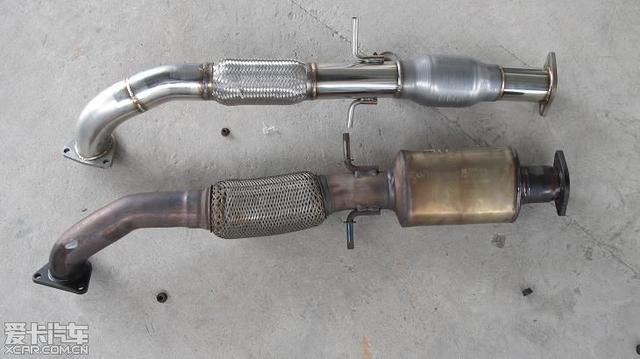

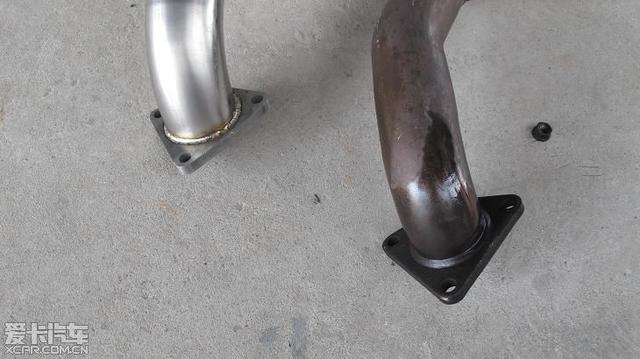

聲明：本帖系轉載于愛卡汽車論壇 作者:精靈虎,版權歸作者以及愛卡汽車所有。 第一部分：200目運動三元頭段 ------------------------------------------------------------------------------------------ 為啥要改運動三元？原廠的三元太密，嚴重阻礙排氣的通暢性。帶來的后果就是限制搞轉速性能以及渦輪溫度過高。改運動三元是所有動力系改裝中必不可少的功課。下面兩張圖一看就明白了，第一張圖是原廠三元，第二張圖是運動三元。 還有就是，我的中尾段是70mm鹿頭的，需要頭段也70mm才能匹配。  為啥不直接去掉三元，做直通？自問咱還沒有那么激進，為了尾氣達標，三元還是要的。權當為環保出力了   當當當當，新裝備閃亮登場。來個全身照  和原廠的對比一下  法蘭盤比原廠的還厚，用料不錯。  裝車了，100%原裝位。師傅三兩下就裝完了，沒來得及拍過程照。  放裝完的對比圖吧。粗了不止一點點。  看看細節吧，法蘭接口。很準確，很到位。   第二部分：扭力控制閥 為啥要改？前面說了排氣不暢是高扭輸出的大敵。但是太順暢了也不行，沒有了回壓低扭又沒了。這低扭和高扭就像一對冤家，二者是互斥的，不能兼顧。于是天頂星科技八箭八心人見人愛花見花開的扭力閥就出現了。 原理很簡單，渦輪負壓時扭力閥門關閉，控制排氣量不要太大，保證低扭輸出。而渦輪壓力上去后時閥門全開，來保障最大出氣量，獲取最大動力。這可不是俺發明的，寶馬，保時捷，大眾R系等高端車早有應用。壇子里也有不少前輩改過了。我的這一個閥門就來自寶馬X6。比比位置，準備裝右邊的消音鼓前面。鹿頭這里的管徑是50mm，剛剛好。  重點知識一：扭力閥其實有兩種，一種是自然吸氣車用的，另一種是渦輪車用的。兩種閥門的作用原理相同，但是開閉時機正好相反，不能用錯。市面上的閥門除了尚酷R的不需要改動，其他的貌似都不能直接給渦輪車用（包括寶馬X6的?。?。 我們是渦輪車，閥門的開閉靠渦輪壓力管（就是大家接渦輪表的那根管子）中的壓力大小來控制。我們需要的是：閥門平時默認開啟，發動車子后渦輪負壓關閉閥門，加油門時轉數車速和渦輪壓力都逐步上升，此時閥門慢慢開啟，渦輪壓力到達一定值后，閥門穩定全部開啟。 手里這顆剛好相反：默認關閉，發動車輛開啟，加速又關閉。  變廢為寶，改動方法如下圖，把原來鏈接閥門動作器的兩個腳切斷，注意動作桿不要傷到了。然后順著動作桿以連接處為圓心旋轉180度后重新焊接好。黑色小圖是原始狀態（默認閉），大圖是改好的狀態（默認開）。中間的圓管是切斷原腳位后缺失的高度，墊了一下。  下面要講到第二個重點。每輛車的渦輪壓力設定都不同，所以閥門開啟的時機也不同（其實是閥門動作筒內的彈簧磅數不同）。這顆X6的閥門我實際測下來，基本是一碰油門就開始開啟，到0bar就全開了。也就是說開啟的太早，并沒有太多的幫助到低扭保持。 于是為了延遲閥門開啟時機，我在壓力管上增加了一個節流閥。經測試，現在實際效果是0bar左右閥門開始開啟，到0.5bar全開。這個狀態我比較滿意。就是下面貨。  原理講完了，下面是手工活，師傅在焊接了  完工，不算好看，但是焊的很細致，密合度也很不錯。  屁股底下看看  這是手機拍的一張發動機艙內的管子布線。Y型三通管的左邊那條黑色的就是原車真空管，原本連接到上面那根藍管連接的地方。現在接三通分出一根真空管后進節流閥右邊（紅箭頭處），節流閥左邊出來后盡量繞開高熱部件，到達到底盤后，順著油管一直到閥門本體。沒啥技術含量，扎帶就搞定了。  好了，說說感受吧，那必須是低扭強大，高扭充沛，動力源源不絕啊。over   聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
