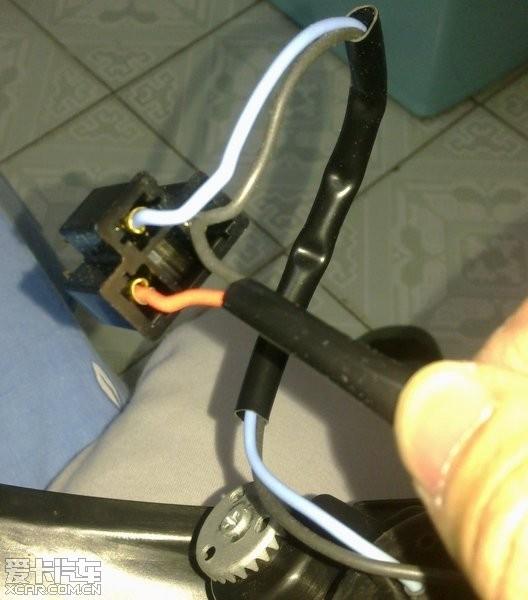

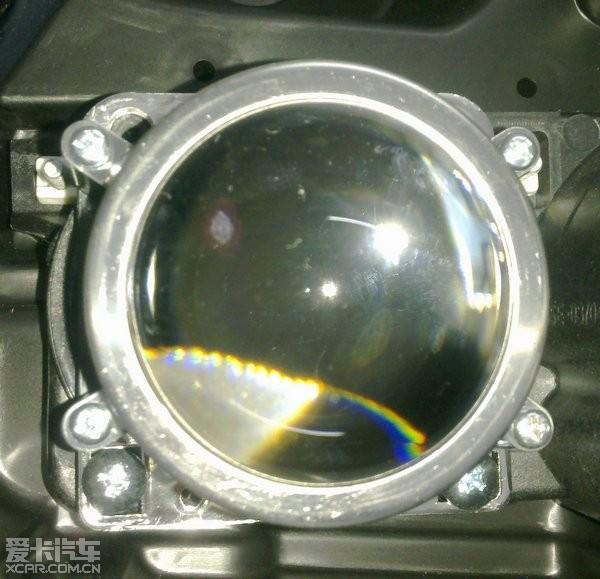

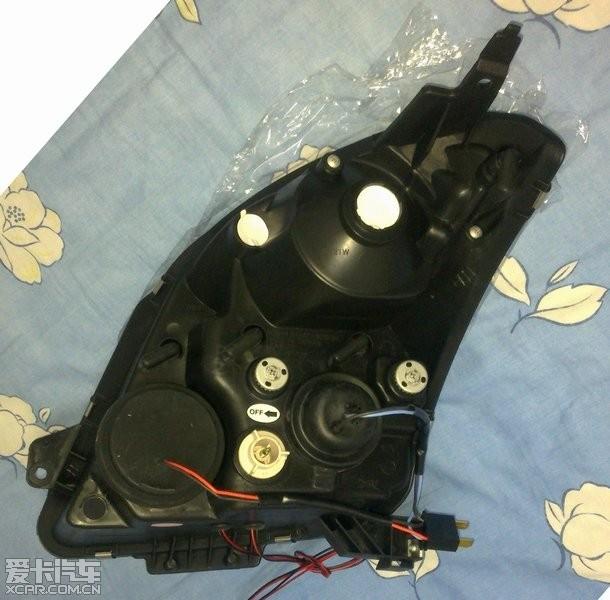

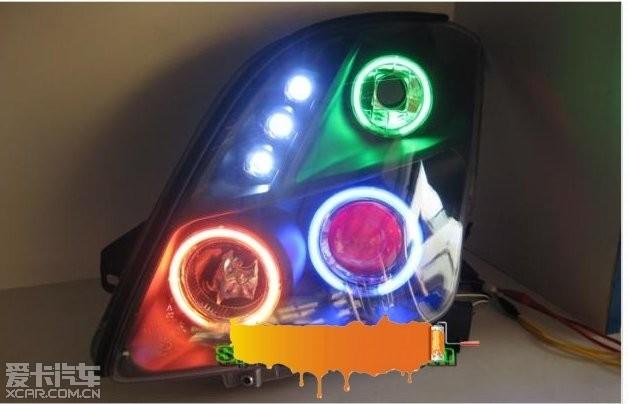

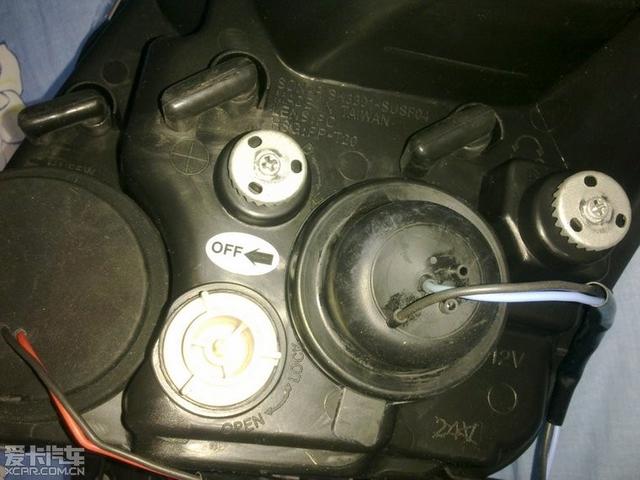

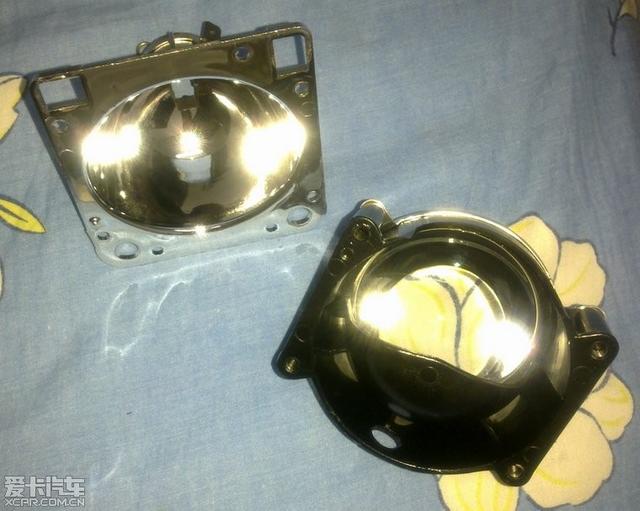

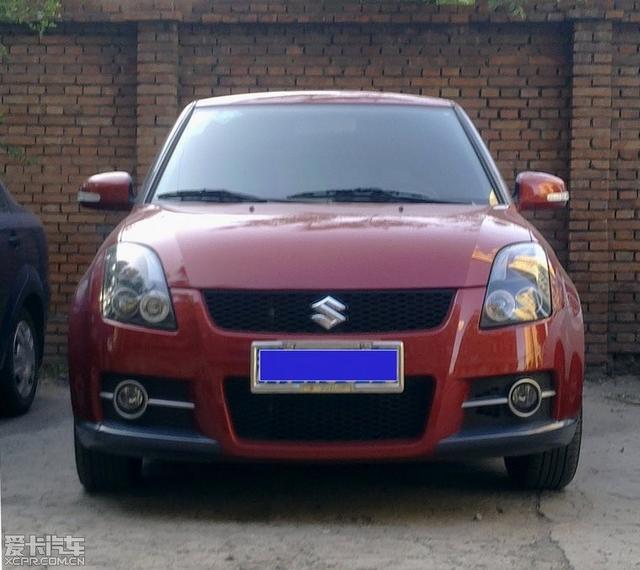

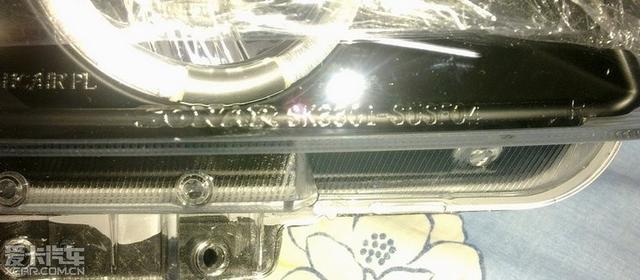

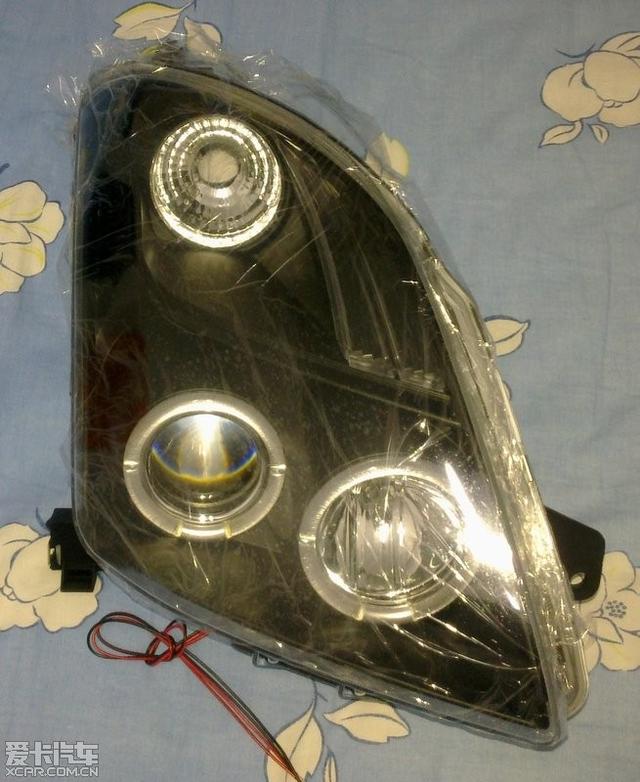

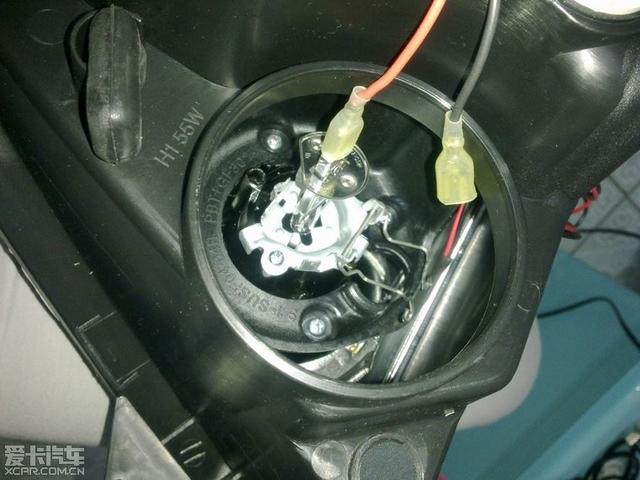

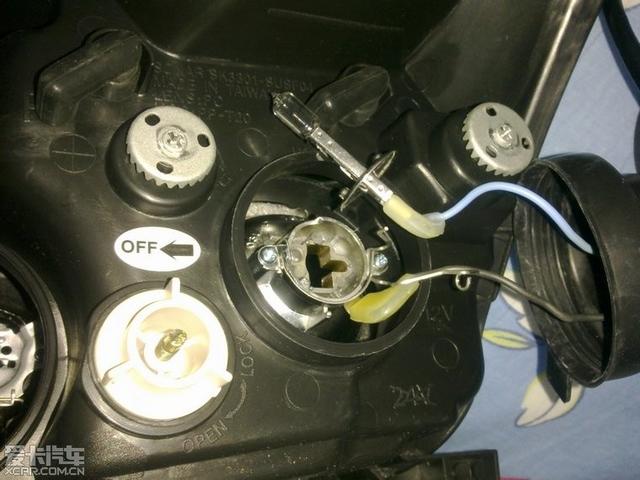

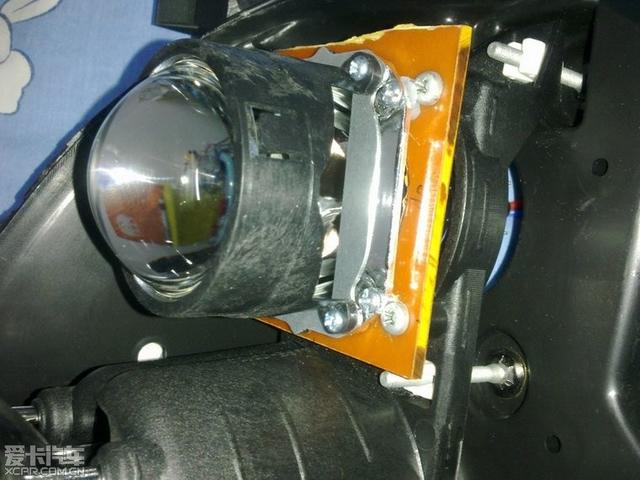

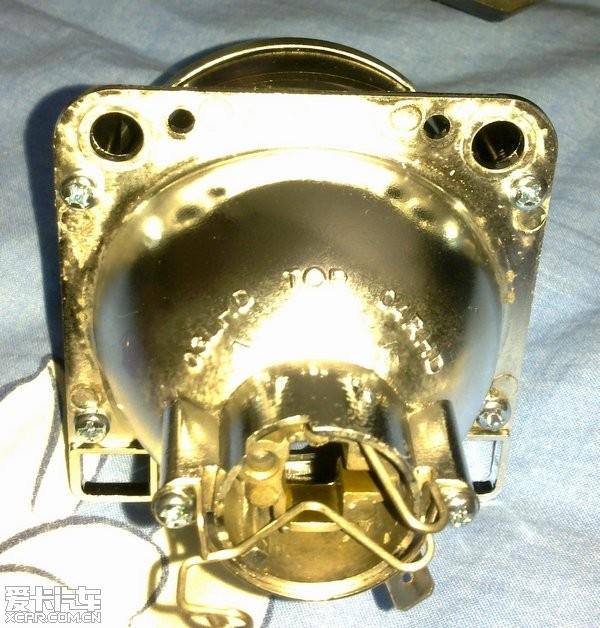

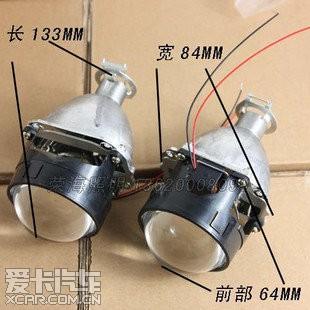

 ，然后自己動手升級透鏡 ，達到美觀、實用和經濟性的多重目標?。ㄈ税?，總是有點貪欲的 ，完美的事物不存在或要付出很大代價的）選擇拿秀山總成開刀理由如下：秀山的外觀就不說了，大家基本公認了白天外觀不錯，就是晚上燈光還不如原廠的效果。但秀山有個特點就是遠近光分開了（原廠是H4的燈泡，就是遠近光是一體的，開遠光近光會熄滅，不能同時點亮）。秀山的近光是有透鏡的但效果不好，可以改成雙光透鏡，這樣就有了2個近光，4個遠光（點亮遠光的同時，雙光透鏡內的變光電機驅動遮光片運動，實現遠光），看以后不良司機還敢開遠光晃人不  。這就需要對原車線路略加改裝，單獨走線了（原車燈電源線很細，但夠用了！線材質很好，外皮是耐高溫阻燃的，打火機很難燒化，而且自己不燃燒！這個很重要！）遠光依舊保留使用鹵素燈泡，白天好閃燈（鹵素這個還是占優勢的）。國產安定和氙燈白天基本沒法閃燈的，完全點亮太慢，和進口的沒法比，但我在高速上白天被大奔閃過 ，那個亮度真厲害，不過估計我也買不起。所以大家要是原車燈改雙光透鏡，還是推薦買進口安定和氙燈。本人也是初次改燈，經驗值為0，手頭又沒有配件參考，考慮一下：先入手秀山總成，依照總成的結構和尺寸來選擇透鏡，透鏡就決定了氙燈和安定的型號，再根預算決定是否選用進口安定。全部材料來自強大的某寶。 看以前的帖子，大家對臺灣產的大燈總成有些不熟悉，雨燕常見的臺產總成有秀山和駿陽兩家，駿陽總成借用圖片，外觀如下：  秀山總成外觀如下：  兩款燈外觀區別在于示寬燈，駿陽的是三顆LED有日行燈的意思，秀山還是用的原來H10小燈，希望大家以后別再弄混了?？傮w來說，秀山的質量和做工還是不錯的，這點大家往下看就知道了。本來想收個二手秀山的，可一直沒找到合適的，咬牙收了個全新的，這也就造成后期預算不夠了  。秀山背面：示寬和轉向燈都堵上的。 產品標示放大：那些彎頭的是硅膠透氣管道，用來平衡內部氣壓的。上邊兩個白色金屬齒輪是用來調節燈光高低和左右的（這個腦殘位置根本沒法裝車調  ，要調得拆燈調） 秀山的H4接線：要是不改的話，可直接裝車，但開遠光的話近光還是不亮。  近光使用55w的H1燈泡，遠光也一樣：燈殼上標注了整體燈電壓12V，以及各個燈的設計瓦數和型號。在說一下這個接線是耐高溫硅膠線，線皮很軟很有彈性  ，適合大電流高溫環境工作，玩電動航模的兄弟們不陌生吧。 遠光也一樣：對了，這個接線插頭很緊的，非常緊，要用鉗子才能拔下來。新燈，你懂的 。 作為副廠汽車燈具的大廠，秀山的產品上，幾乎每個配件都有SONAR和配件標示標記，前面大家看過燈后蓋的了，燈殼也是有的：  大燈么，還是要點亮一下看看，秀山單近光透鏡效果：這光型，太差了吧，難怪大家對你如此失望。不改是不行的了。  改燈燈第一步就是要拆燈，這點大家都知道，小弟我是沒有恒溫烤箱這高級貨了，只有使用紙箱大發了，自備一把1000w吹風機和紙箱一個，開始了漫長而又苦逼的拆燈過程  。雨燕原廠大燈總成是上海小系的，車燈是用熱膠密封的，很好拆開，一般1200w的吹風機，吹10分鐘左右就能掰開。我幻想著這個秀山也能輕易拆開，誰承想秀山這貨是冷膠！  對我一個沒改過燈的新手，第一次就遇到冷膠燈，這個一般的專業改燈店都不樂意接活的冷膠，就讓我碰上了。無知的吹了1個小時，膠都沒變軟，這燈根本就敲不動。再次上各改燈論壇，查看冷膠燈的開燈方法，有經驗的師傅都說自己開燈快而且無損但都不外傳，人家指這個吃飯呢。網上聯系了幾家，大家都不接單獨開燈的活。最后某位師傅說了句，有耐心就能打開。得，沖您這句話，還是自己動手，我就不信了。先掏一個功率大點的吹風機，買了個松下1600w的：功能很多啊，嘿嘿，后來給媳婦了 這吹風機質量還真沒得說，全功率對紙箱狂吹，吹了半小時后，燈后殼軟了，我看有戲，慢慢用一字螺絲刀撬，一點一點撬，每個5分鐘就重新吹15分鐘，保持溫度，就這樣一點點的撬開了，燈底殼除了些撬痕外沒有大傷！第一個燈弄了3個晚上打開了，第二個燈用了兩天就打開了，孰能生巧啊，嘿嘿。  看看這冷膠膠條吧，撬開都是完整的！   這膠條只能硬拽下來，或用刀削下來：和膠皮一樣啊，密封性是好，可苦了改燈的了。  這是秀山遠光反光碗，是鋁制的，電鍍的也很好，平整光亮：  背面同樣也有配件編號：  遠光反光碗直徑有9CM不錯，就不改Z9了，節約成本，也怕光太集中了把燈罩烤化了，來看看近光透鏡吧。  透鏡正面：倒是高清鏡片，只是直徑太小了，只有2.5英寸。整體材質為金屬，較重。  近光透鏡后面及反光碗上的編號：  接著拆，看看內部結構  遮光片結構：是金屬材質的，符合歐標切線（透鏡切線有歐標、美標和國人創造的混標）  再來看看調節燈光的支架部分，秀山是遠近光一體的支架，遠近光只能一起調節上下或左右，不能單獨調節，這就要求改近光時要在支架上就得調整光線，使遠近光的光心垂直保持水平（不然就斗雞眼或“散光”）水平保持合理角度。要不然封好了燈就沒法單獨調整了，還得拆開。  近光支架：尺寸太小了，沒法上大透鏡  遠光支架，可以改Z9的，有興趣的車友可以試試。  秀山的近光透鏡前部尺寸太小了，只有6.5cm左右，透鏡直徑也不大，很多流行透鏡都裝不進去（會頂?shù)窖b飾罩沒法合燈，加上預算有些超標了，只能選國產精工偉世通的雙光透鏡了。  加上國產雪萊特H1氙燈，和海藍星A2088超薄快啟（雨燕發動機倉太小了，節省地方） 安定借用圖片：  氙燈燈泡借用圖片：  氙燈也叫氙氣大燈，是靠高電壓擊穿稀有氣體使之電離發光的一種燈，具有亮度高，能耗低的特點，所以氙燈要接個安定器（也叫火牛的）為的是在初期把12v升高到1500v左右擊穿稀有氣體，穩定后再將電壓降下來，這個大家可以搜搜，國內就這么幾家廠能做，選海藍星也是因為牌子久，質量可靠。實測啟動電流瞬間在10A左右，逐漸降低，完全點亮只有3.8A（比標稱的高些，但比別的牌子要低），也就是耗電少，省油些。但這個安定啟動電流聲大（像漏氣），啟動時間長。我還是想用進口的，可是沒有銀子  ，大家可以在視頻網站上找找相關啟動對比。要想實現遠近光同時亮，還要有個H4線組：接線方法商家已經標注了，直接從電瓶取電，經繼斷器輸出到安定，由原車燈光線路來控制。  也就是說原車線組只實現遠近光的控制開關，實際近光電流基本沒有，遠光可以改下接頭，直接轉到秀山的遠光上，這樣開遠光就能遠近光同時點亮了（原車線組遠光電流略有增加，增加的是變光電機的電流，偉世通的變光電流在0.5a左右，在原車線組承載之內）。保證了原車線組完整均衡了負載，同時保證車輛安全，不會引起自燃事故。不要在原車線組上接大功率燈（有100w的鹵素和55w的氙燈，安定器輸出是55w，輸入就更大了，沒有70w絕對下不來） 強調一下，H4線組自己最好再做下防水處理，尤其是線組繼電器組上，我用的是704硅膠防水的，因為有的車友這里進水引起自燃了。改裝有風險，投入需謹慎。重要的是自己要多動腦，別把自己生命財產開玩笑。 秀山這個天使眼光圈是仿照寶馬的設計，一個圓形的導光帶+LED來實現的，可是寶馬的燈多少錢，人家能投入啊，高亮度到光帶和大功率LED都很貴的，單這兩項加起來就夠一個秀山總成了。秀山就用一個塑料圈+2顆led，當然是不亮了。只有上CCFL冷光燈，這個現在做工已經很好了，只要產品不假，安裝到位，做好防水還是可以的。當然LED光圈會更好，可惜沒有找到合適的型號，秀山這個遠近光還不一樣，一個直徑90mm，一個95mm。大家以后買時要注意哦。 上一張對比的：CCFL明顯亮很多，早期的液晶顯示器，里面就是這玩意，亮個十幾萬小時沒問題。但大趨勢是LED，LED要鋪滿了才漂亮，現在只有100MM的而且比較貴。  這個冷光燈管也是要高電壓驅動的，所以要加個驅動器：這個雖說是防水的，但我自己還是用硅膠重做了防水，輸出時高電壓，點亮時千萬別摸，我被電了  。所有接頭都要做好防水不然容易燒。 看看主角的光型吧，國產偉世通，近光：近光范圍大，實際使用比原廠亮，但不如Q5、海拉2的效果。  遠光：范圍大，但是光線比較散，可秀山還有單獨的遠光呢，嘿嘿。  偉世通的透鏡孔距比秀山的小，我是通過自己加工電木板，實現的轉接。國產就沒拍照，就是打孔打磨，一屋子粉塵啊，看成品吧。  換個方向：  如前面所說安裝時基本記錄原遠近光照射位置，新透鏡裝上也要保持這個位置，不然沒法調的。來看看改好的效果吧：雙光透鏡和CCFL天使眼上身。  密封前，將秀山近光的遮光罩用刀片削大些，以為加的電木板厚了，頂?shù)經]法調節了，削了幾圈就沒事了，前面有天使眼，看不到，嘿嘿。 車燈密封就簡單多了，這次用蛇膠（熱膠一種，堅決不用冷膠了），將燈殼吹熱，放好蛇膠，壓實；加熱5分鐘，再壓一圈，絕對不會漏水，嘿嘿。在車上找位置固定安定、線組，避免發動機接觸。 接下來就是痛苦的調光，只能裝車點亮看看，拆下來調，再裝車試，TNN的秀山的人就沒調過嗎？ 單近光  單遠光：  近光切線：嘿嘿  裝車實際效果：手機拍的，還請見諒。  點亮4個圈：我的最愛啊，要是再沿個機蓋就完美了，就怕年檢問題，算了。  找了半天發現，沒有照路的照片，對不起大家了，總結下來是近光比原廠范圍大，亮一些，4遠光無敵啊，氙燈的范圍，鹵素的直射，哇咔咔  。最后總結，因為全一個人晚上下班弄，歷時較久，前前后后有一個月?？傮w投入小3K，都是某寶上的東西大家自己完全能算出價錢來。原廠車燈投這個也能改出很好的燈來，我還喜歡秀山的外觀，個人口味吧。群里有車友在秀山中改的國產博士的雙光透鏡，成功了，效果也不錯?？锤臒粽搲嫌懈呤謱5透鏡塞到駿陽的總成里了（鐵絲固定的，牛人?。┯信d趣的車友可以試試看。 還是那句，改裝有風險，投入需謹慎，原廠燈不出手，留著年檢用。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
